Товарные штрих-коды: что это такое, виды и типы, как они работают
Штрих-код (ШК) является базовым инструментом и основой жизнедеятельности современной экономики. Миллионы предпринимателей указывают его на своей продукции. На сегодняшний день без него трудно выйти не только на внешний рынок, но и на внутренний. Торгово-розничные организации ужесточают требования к нанесению баркода на упаковку и этикетку, не желая работать с продукцией без графического знака. Что из себя представляют закодированные цифры, какое их назначение и удобно ли ими пользоваться? В данной статье будут рассмотрены ответы на эти и многие другие вопросы, которые интересуют потребителей.
Основные понятия
Штрих-код на упаковке — что это такое и какая его функция? Он представляет собой графическое изображение, состоящее из чередующихся черных и белых полос разной ширины. В них закодированы все необходимые сведения, которые производители хотят донести до потребителя. Чаще всего под баркодом наносится расшифровка в читабельном виде. Широкое распространение получает на производствах с большим ассортиментом выпускаемой продукции. Создаются графические номерные изображения с помощью компьютерных программ и принтеров для печатания этикеток. Считывается они специальными техническими средствами.
Существуют различные версии того, для чего предназначен штриховой код. Уникальный номер используется в разных сферах экономики для оптимизации бизнес-процессов, автоматизации товароучетных операций, таких как, приемка, инвентаризация, адресное хранение на складе.
Технология ускоряет обработку данных в логистике, складской деятельности и в торговле. При ее внедрении исключается риск ошибок, которые могут быть допущены во время составления учетной документации, а также создается защита от контрафакта.
История появления
С широким распространением производства в мире в XX веке возникла необходимость изобрести способ, как справляться с большим объемом ведения документации. Первая задумка современного вида штриховых кодов товара пришла в голову американскому студенту Высшей Школы Экономики Уоллесу Флинту в 1932 году. Его рабочая модель создания идеального супермаркета заключалась в привязывании ассортимента магазина к перфокарте. Она должна была сканироваться специальным устройством, сигнал с которого поступал бы на ленточный конвейер. В свою очередь, он доставлял бы со склада нужный продукт. Реализовать в то время эту идею было сложно и дорого, поэтому проект не внедрился.
В 1948 году, сами того не подозревая, исследователи Норман Вудланд и Бернард Силвер продолжили идею Флинта. Они пробовали различные технологии для внедрения автоматизации в торговлю:
- применение УФ-чернила на ярлыках;
- создание линейного ШК с использованием азбуки Морзе и звуковых дорожек;
- внедрение круговой шифровки.
Все эти изобретения были далеки от современного оформления баркода, но становлению на путь совершенства было положено начало. В 1952 году исследователи запатентовали свою разработку и продолжили работу над ее усовершенствованием. Универсальный товарный графический индекс, который мы привыкли видеть на разной продукции, появился на свет 3 апреля 1973 года.
Готовые решения для всех направлений
Ускорьте работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.
Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.
Обязательная маркировка товаров - это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя
Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.
Повысьте точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.
Повысьте эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.
Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.
Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.
Получение статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов.
Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..
Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.
Существующие варианты
Следует разобраться с тем, как узнать, какие разновидности маркировки штрих-кодов товаров бывают, а также с их классификацией на виды и основными характеристиками всех типов.
Для автоматической идентификации данных существует 15 технологий (вычислительные методы обработки, оптические распознавания, радиочастотные системы, речевые вводы исходных сведений). Среди них самыми часто встречающимися являются линейные и двумерные ШК. Они характеризуются вместительностью и графической составляющей.
Линейный (1D)
Одномерные ШК встречаются в нескольких вариантах. Они представляются комбинацией из череды вертикально расположенных линий различной ширины черного цвета, между которыми есть пробелы. Под изображением дублируются их числовые значения, которые считываются в горизонтальной плоскости. В них можно уместить 20-30 символов, которых бывает достаточно для получения стандартных сведений о характеристиках продукции. Эти данные касаются артикула и серийного номера.
Среди известных типов и видов товарных штрихкодов наиболее распространенным является EAN. Он состоит из 13 знаков и используется в большинстве торговых точек. Для небольших упаковок, где невозможно разместить полноразмерный баркод, применяется линейный EAN-8, в котором указывается восемь цифр с учетом контрольного символа. В нем заложены данные о стране товаропроизводителя и его уникальном серийном номере.

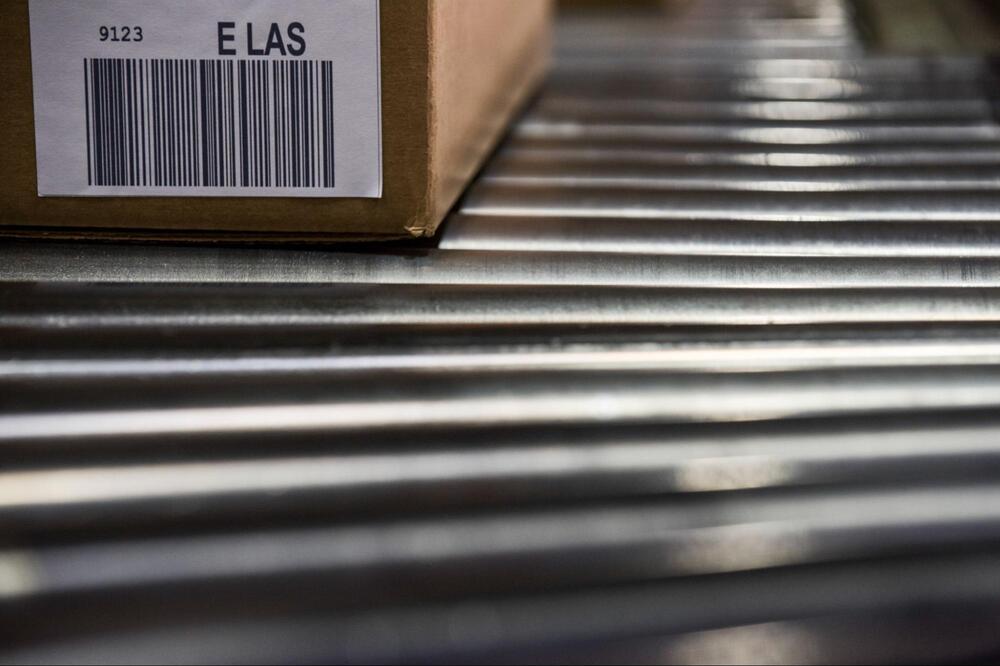

Еще одну разновидность ITF-14 применяют при ведении складского учета крупнооптовых партий товаров. В нем содержится 14 цифровых символов, которые служат для обозначения групп идентичных торговых единиц в транспортных упаковках. ISBN является книжным стандартом и практикуется в библиотечном и архивном деле для регистрации в базе.
Двумерный ШК (2D)
Изображается в квадратной или прямоугольной форме, в структуру которой включены точки, клетки, линии и прочие фигуры. Считываются одновременно по вертикальной и горизонтальной плоскости. Двумерный ШК может вместить около 4 тысяч знаков (несколько текстовых страниц). В этих символах сохраняется полные данные о продукции, ее характеристиках, составе и стране происхождения. Такое шифрование способно вмещать внушительный объем сведений, экономя при этом место на упаковке. Существует несколько видов двумерных ШК товара.
Data Matrix
Выполняется в формате матрицы переменной длины с контрастными (чаще черно-белыми) точками и фигурами разных размеров. С двух сторон изображения ограничиваются сплошными линиями, которые помогают определять ориентацию графических символов. Алгоритм шифрования позволяет при необходимости восстановить поврежденные фрагменты на 30%.
QR-код
Относится к матричным двумерным ШК. Это самый популярный тип, который используется во многих сферах. Графически представляет собой квадратную черно-белую сетку, заполненную пикселями. В штрих-коде информация хранится в двоичном формате (1 и 0). При сканировании они считываются по горизонтали и по вертикали, благодаря чему удается добавить больше сведений о товарной позиции. По углам QR-кода есть 3 квадратные метки. С их помощью сканер определяет направление чтения рисунка. В закодированных ключах хранятся дубликаты, которые могут восстановить часть (30%) поврежденных элементов и считать их.
Имеются также полосы синхронизации, позволяющие распознавать данные даже на искаженных поверхностях. Каждый QR-code от внешнего пространства отделяется белой областью, называемой «тихой зоной». Она необходима для распознавания сканером вида штрихового кодирования.
Aztec
Внешне графика похожа на мишень. В центре находится квадрат — искатель. Из-за такого расположения сканирование данных происходит быстрее, чем у QR-code. Если сравнивать эти два ШК, то у последнего преимущество в большей емкости хранилища. Исходные сведения зашифрованы слоями и обозначены в виде черно-белых точек. В сравнении с другими двухмерными ШК в ацтеке можно на 100% восстановить данные с нарушенных участков рисунка.
Где применяются
Кроме торговли, использование графического закодированного изображения были оценены в медучреждениях, архивном деле, в почтовых отделениях, библиотеках, в транспортной сфере, в компаниях по осуществлению доставок, рекламе, охранных системах и других отраслях, где существует необходимость оптимизировать учет услуг, событий, мероприятий и т. д.
ШК нашел широкое распространение из-за универсальности. Но по традиции в разных областях производства используются свои знаки:
- Различные виды EAN-code предназначены для конкретной отрасли. Все зависит от того, как работают штрих-коды. Например, ISBN удобен для маркировки книг, а ISSN — для печатных изданий. Фармакод используется компаниями, выпускающие лекарственные средства.
- EAN в большей степени подходит для торговой деятельности.
- Data Matrix применяется при производстве компьютеров, вычислительной техники и автомобилей.
- QR-code успешно используется в торговом и цифровом маркетинге.
- Aztec применяется в перевозках, на почте, в медучреждениях для хранения информации о пациентах, в онлайн-системе по продаже ж/д билетов, налоговой системе и в других сферах.
Что обозначает штрих-код на товаре, как выглядит и из чего он состоит

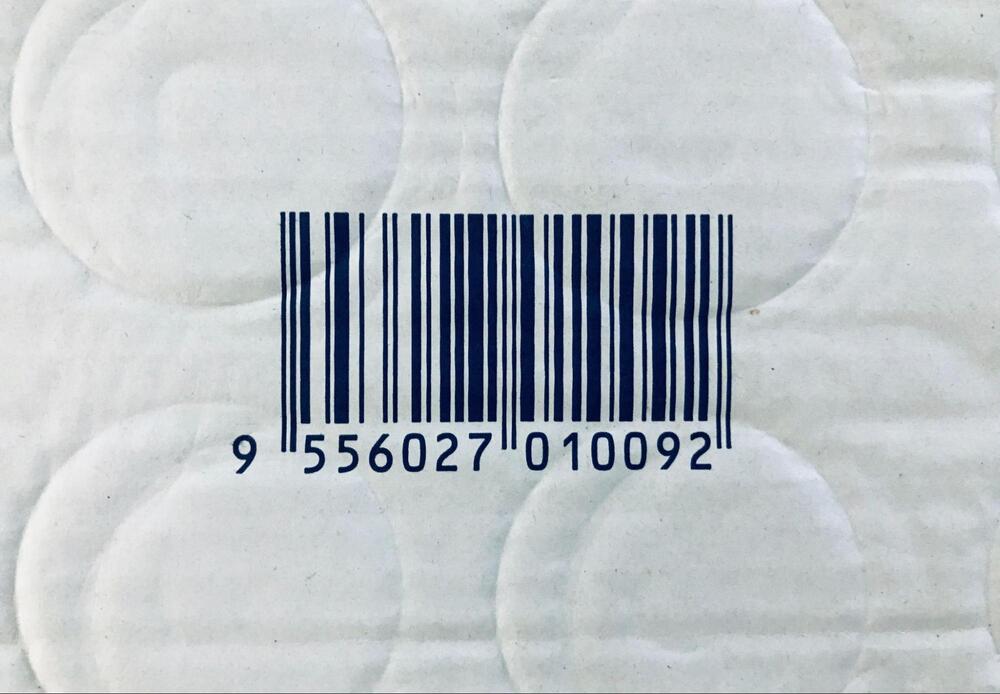

Обычный линейный ШК складывается из 13 цифр, в каждой из которых зашифрованы определенные данные. Тринадцатизначные индивидуальные номера истолковываются следующим образом:
- Первые 2-3 знака указывают на страну регистрации производителя. Каждому из них принадлежит определенная комбинация. России она соответствует индексу 460-469.
- Следующие 4-5 символов — это идентификатор компании-производителя.
- Предпоследние 3-5 цифр раскрывают данные о товаре: наименование, характеристики, размеры и масса, входящие в состав ингредиенты, цвет, срок годности.
- Последний индекс служит для определения подлинности продукта.
Проверить контрольный символ в образце штрих-кода можно путем простого вычисления:
- все цифры, расположенные на четных позициях, просуммировать и умножить на 3;
- сложить числа, занимающие нечетные места (кроме последней);
- результаты двух действий суммировать и откинуть разряд десяток;
- из 10 вычесть полученный итог, который должен совпадать с контрольным значением.
Положительный ответ подтверждает подлинность продукта.
Иногда цифры ШК не соответствуют указанным данным, которые должны представлять страну-производителя. Это может происходить в ряде случаев:
- Когда обозначается государство, в которое экспортируется основная продукция.
- Если товар изготовлен на дочернем предприятии или по лицензии компании, расположенной в другой стране.
- В случае когда учредители компании-производителя зарегистрированы в разных местах.
- Чаще всего из-за подлога.
Что в ШК стандартизировано
Баркоды и устройства, которые их сканируют, должны быть подведены под единые стандарты. В России они соответствуют ГОСТу ISO/IEC 15420-2001. Используются в основном 2 типа баркодов: EAN — для упаковки продуктов, ITF-14 — для крупнооптовых и транспортных компаний.
В ШК стандартизированы габариты. Для EAN параметры графического символа установлены на уровне 37,29 мм (ширина) и 25,93 мм (высота). Допускается пропорциональное увеличение до 200% или уменьшение до 80% от начальных значений. Высота штриха должна быть на уровне 22,85 мм. Она также увеличивается равномерно.
Data Matrix составляется в соответствии со стандартом Международной организации GS1. Размер графического изображения должен иметь минимум 24 х 24 единицы, что соответствует 6,12 — 14,76 мм, в других случаях 0,255-0,615 мм. Свободная зона вокруг Data Matrix должна быть шире кода на 17% или быть в 4 раза больше одного символа. Свободную область сокращать нельзя, потому что это ухудшит качество считывания. На идентификаторы недопустимо наносить пленку и лаковое покрытие. Их также запрещается ламинировать.
Преимущества работы с ШК
Применение штрих-кодов перед бумажным способом ведения учета имеет ряд неоспоримых плюсов:
- Минимизируется вероятность допущения ошибок и пересортицы.
- Отсканированные сведения вносятся в единую базу, автоматизируя бухгалтерский и товарный учет.
- Производительность и эффективность при считывании ШК превосходят в разы ручной метод введения данных на компьютер.
- Увеличивается скорость документооборота.
- Упрощается труд сотрудников и экономится рабочее время.
- Из-за оптимизации бизнес-процессов увеличивается прибыль компании.
К преимуществам использования системы ШК можно отнести экономию природных ресурсов, так как уменьшается расход офисной бумаги.
Автоматизация работы со штрихкодами
Для взаимодействия с товарами, которые должны подлежать обязательной маркировке, нужно использовать грамотное программное обеспечение. Компания «Клеверенс» предлагает решения для автоматизации учета продукции, которые снижает зависимость от человеческого фактора:
- К ПО для деятельности в крупных хранилищах относится «Склад 15». Софт помогает полностью отказаться от ручных методов работы, что в результате приводит к снижению издержек, времени на обработку операций и минимизации ошибок по вине человека.
- «Магазин 15» является программным обеспечением для автоматизации процессов в магазинах.
- «Фабрика 15» — это ПО для цифровизации всех товарно-учетных операций на производстве.
- «Учёт 15» — мобильное приложение, которое помогает вести точный учёт материалов и основных средств с помощью этикеток с ШК и RFID метками.
Важным преимуществом сотрудничества с компанией «Клеверенс» является регулярное обновление ПО в соответствии законодательными требованиями.
Автоматизация работы с ШК позволяет увеличить эффективность труда и повысить уровень дохода.
Печать штрих-кодов
Корректная расшифровка графических символов зависит от качества их нанесения. Для разметки используют специализированное оборудование. Отличие от обычного принтера в том, что в нем предусмотрена технология термотрансферной печати.
В устройствах прямой термопечати используется бумага с особенным покрытием. Печатающая головка при нагревании и соприкосновении с поверхностью этикетки трансформирует белые области листов на черные, создавая графический рисунок. Это метод не самый лучший, потому что качество изображения недолговечно. Применяют принтеры прямой термопечати в ШК, которые предназначены для этикетирования товаров, подлежащих быстрой реализации.
Для складской логистики, оптовых баз и типографий рекомендуется другое оборудование, которое сохраняет качество напечатанных этикеток надолго и не зависит от внешних воздействий. Для этого используется термотрансферная печать. Для ее осуществления нужна бумага и риббон. Он представляет собой красящее вещество на специализированной ленте. Нанесение рисунка основано на нагреве термостатической головкой риббона и перевода краски на этикетку. Подразделяются принтеры для ШК также по скорости работы и мобильности.
Сканеры для считывания штрихкодов

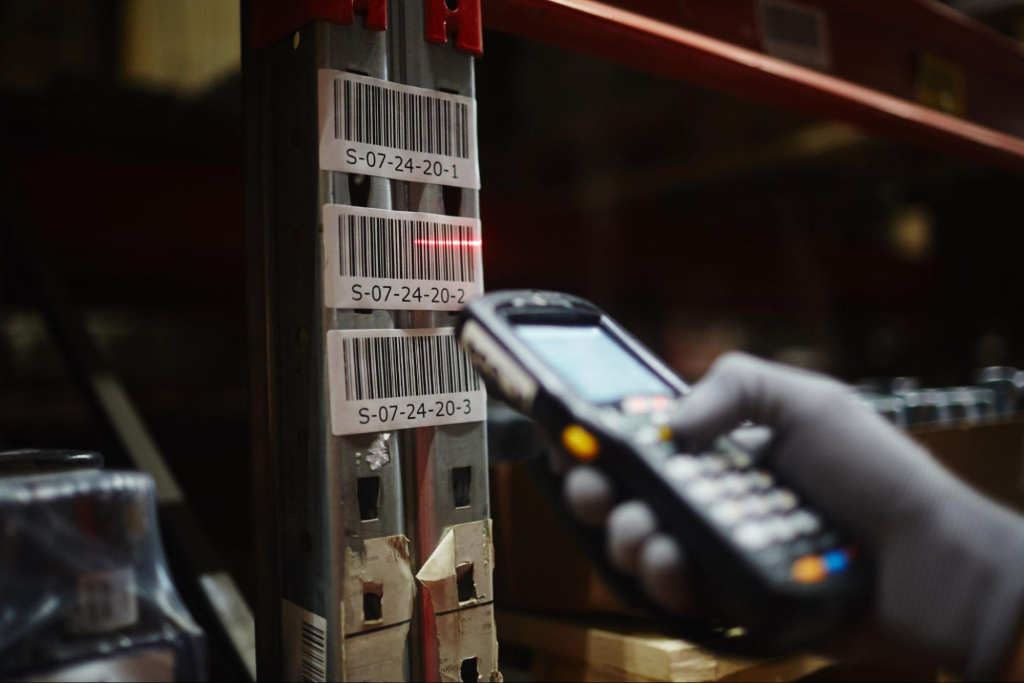

Для сканирования информации с графического изображения необходимы специальные устройства. С их помощью данные переводятся в текст или числовую последовательность, а затем передаются на компьютер, кассовый аппарат или готовый комплект оборудования для автоматизации торговой деятельности (POS-система). Такими приборами являются сканеры. Они подразделяются по виду считывающего элемента.
Светодиодные, лазерные и имидж-сканеры
Каждый ШК предполагает свой собственный метод чтения черных и белых полос, точек или фигур для декодирования информации:
- Светодиодные сканеры работают с линейными баркодами. Подсвечивание данных обеспечивает светодиод, а их считывание происходит благодаря ПЗС-матрице. Такие устройства бюджетные и надежные. Отличаются тем, что работают при непосредственном плотном контакте с символами.
- Лазерные сканеры используют также для декодирования линейных баркодов. Распознают данные на разных расстояниях. Простое оборудование получает информацию с помощью лазерного луча в пределах 30 см, а промышленные рассчитаны на 19 метров. Их минус в том, что они не могут читать плохо пропечатанные символы.
- Имидж-сканеры — самые распространенные на сегодняшний день как в маркетинге, так и на производственных предприятиях. Работают как с одномерными, так и с двумерными кодами. Сканирование происходит с помощью фотокамеры. Они захватывают графическое изображение и отправляют его в базу. Фото-сканеры легко считывают плохо пропечатанные или поврежденные символы, а также распознают данные с этикеток через упаковки, с пластиковых карт, смартфонов. Они хорошо справляются с распознаванием маркировок, нанесеных лазером или методом вытравливания. По типу они подразделяются на стационарные, ручные и конвейерные, бывают проводные и беспроводные.
Промышленные дальнобойные сканеры
На производствах и в крупнооптовых складах с разными климатическими условиями работы необходимы надежные считывающие устройства. Этим требованиям отвечают профессиональные индустриальные модели. Они способны выдерживать вибрации, физические нагрузки, так как не содержат хрупких деталей. Их используют на производствах оборонной отрасли, авто- и авиапроме. Они могут декодировать поврежденные и загрязненные графические символы. Промышленные сканеры отличаются возможностью считывания информации на дальних расстояниях. Некоторые модели функционируют на удаленности до 15 м.
Готовые решения для всех направлений
Ускорьте работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.
Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.
Обязательная маркировка товаров - это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя
Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.
Повысьте точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.
Повысьте эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.
Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.
Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.
Получение статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов.
Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..
Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.
Подведем итоги
Из вышесказанного стало понятно, что такое штрихкоды товаров, их виды и какими они бывают. При выборе оптимального стандарта шифрования следует руководствоваться вместительностью записываемых символов, которые будут необходимы для идентификации продукции. Использование закодированных графических рисунков позволяет увеличить скорость документооборота, минимизировать неточности при вводе и считывании данных, а также сократить бумажную работу.
Вопрос-ответ
Для чего предназначены штрих-коды?
Графические изображения символов — это способ кодирования, необходимый для совершенствования процессов автоматической идентификации товаров, их контроля, учета и управления движением: приемка, складирование, хранение, отгрузка.
Зачем нужна контрольная цифра в штрихкоде?
Последнее число 13-разрядного товарного номера позволяет безошибочно определять правильность считывания данных сканером, а также идентифицировать подлинность или устанавливать контрафактное происхождение продукции.
Как делают штрих-коды?
Если операции с кодом будут проводиться исключительно на предприятии, то можно воспользоваться онлайн-генератором. Необходимо указать в них сведения, и система создаст закодированное изображение. Распечатать его можно на принтере для этикеток. Зарегистрированная комбинация доступна на официальных сервисах. В компании «Клеверенс» можно заказать программное обеспечение, которое интегрируется в учетную систему потребителя.
