Общие принципы маркировки резисторов

Зачем нужна маркировка: назначение и удобства

Когда взгляда на компонент недостаточно, чтобы понять его характеристики, на помощь приходит маркировка. Ни один уважающий себя инженер или техник не сможет с уверенностью сказать, каково сопротивление резистора, только исходя из его размера. Два одинаково выглядящих элемента от разных производителей вполне могут иметь разные параметры. Именно поэтому применяются чёткие, стандартизованные системы обозначений.

Маркировка избавляет от догадок и ошибок. Она упрощает автоматическую сборку, контроль качества и обслуживание, особенно при ремонте. В маркировке сразу "зашита" ключевая информация – номинал и точность. Это экономит время и исключает путаницу на производстве.

Исторически сначала использовались буквенно-цифровые коды. Однако с развитием печатного монтажа и миниатюризации компонентов они стали неудобными. Цветовая маркировка — практичное решение: на нанесение не требуется много места, при этом кольца легко читаемы и устойчивы к стиранию.

Цветовая кодировка: преимущества перед цифровыми методами

Цветовая маркировка стала де-факто стандартом в промышленных решениях и бытовой электронике. Она не зависит от языка или страны производителя — это визуальный универсальный язык для работы с резисторами.

• Яркие кольца невозможно спутать при хорошем освещении — цвета стандартизированы и различимы.
• Отличаются стойкостью к внешним воздействиям: не стираются со временем, в отличие от печатных символов.
• Маркировка отображает и номинал, и точность, а при 6 полосах — даже температурный коэффициент.

Чем больше количество колец — тем выше точность. Так, у резисторов с 3 полосами допуск может достигать 20%, у 4 — до 5%, а 5 и 6 полос сигнализируют о точности до 0,1% и ниже.

Формат 3, 4, 5 и 6 полос: различия и точность

Резисторы могут иметь от 3 до 6 цветных полос. Количество зависит от типа компонента, а главное — от его точности. Стандартная схема:

• 3 полосы: две цифры и множитель. Используются в недорогих элементах с допуском до ±20%.
• 4 полосы: добавляется кольцо допуска. Самый распространенный сегодня формат.
• 5 полос: три цифры и множитель, плюс допуск. Повышенная точность — ±1% и лучше.
• 6 полос: как у 5, плюс кольцо температурного коэффициента (в ppm/°C). Используются в высокоточных цепях и измерительных приборах.

Разобрать такую маркировку поможет цветовая таблица со значениями. Для примера: коричневый (1), черный (0), красный (×100), серебристый (10% допуска) — это 10 × 100 = 1000 Ом.

Исторический переход от буквенно-цифровых к цветным кодам

До того как кольца стали отраслевым стандартом, в СССР и других странах применялась буквенно-цифровая система. Да, такие резисторы всё ещё встречаются, особенно на старой технике и остатках складов. Система была логична: цифры обозначали номинал, а литеры — множитель и допуск.

Вот примеры:

• 3R9J — 3,9 Ом, допуск 5%
• 1K0J — 1 кОм, допуск 5%
• 215RG — 215 Ом, допуск 2%
• 12K4F — 12,4 кОм, допуск 1%

Эта методика всё ещё встречается в SMD-компонентах и при автоматической маркировке, но в радиолюбительской и серийной сборке предпочтение давно отдали цветовым кодам.

Цветовая расшифровка маркировки резисторов

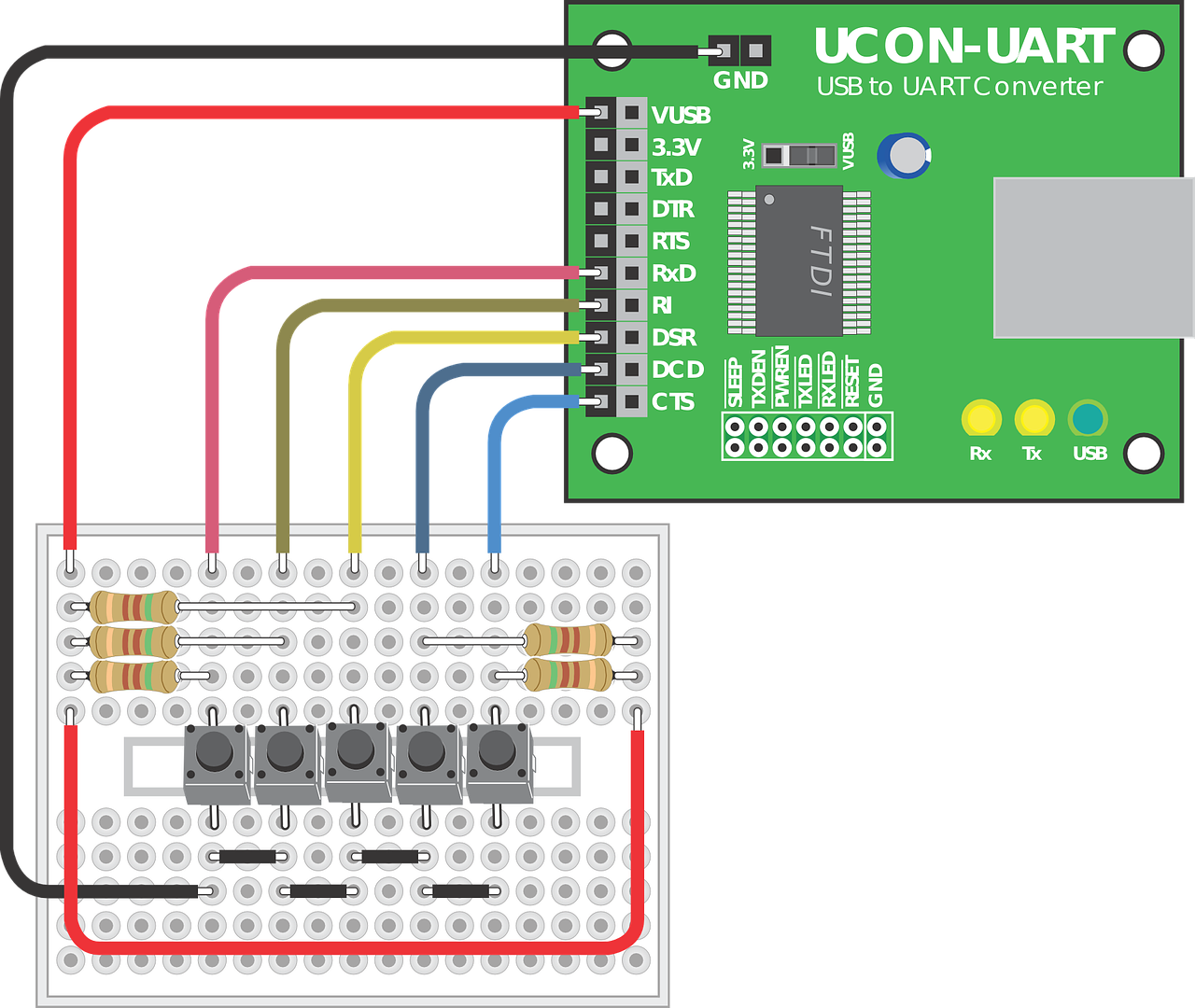

Цветные кольца можно встретить на большинстве современных резисторов. Обычно их от 4 до 6, и правила чтения зависят от количества полос. Для начала важно определить, где начинается маркировка — для этого кольца располагают ближе к одному краю корпуса.

Общая схема чтения:

• 1-я и 2-я полосы (а при 5 и 6 — ещё и 3-я) — значащие цифры номинала.
• Следующее кольцо — множитель (в степени 10).
• Пятая (или четвёртая при 4 полосах) — допуск.
• Шестая (если есть) — температурный коэффициент в ppm/°C.

Чтобы быстро расшифровать цветовую маркировку, удобно пользоваться таблицей соответствий.

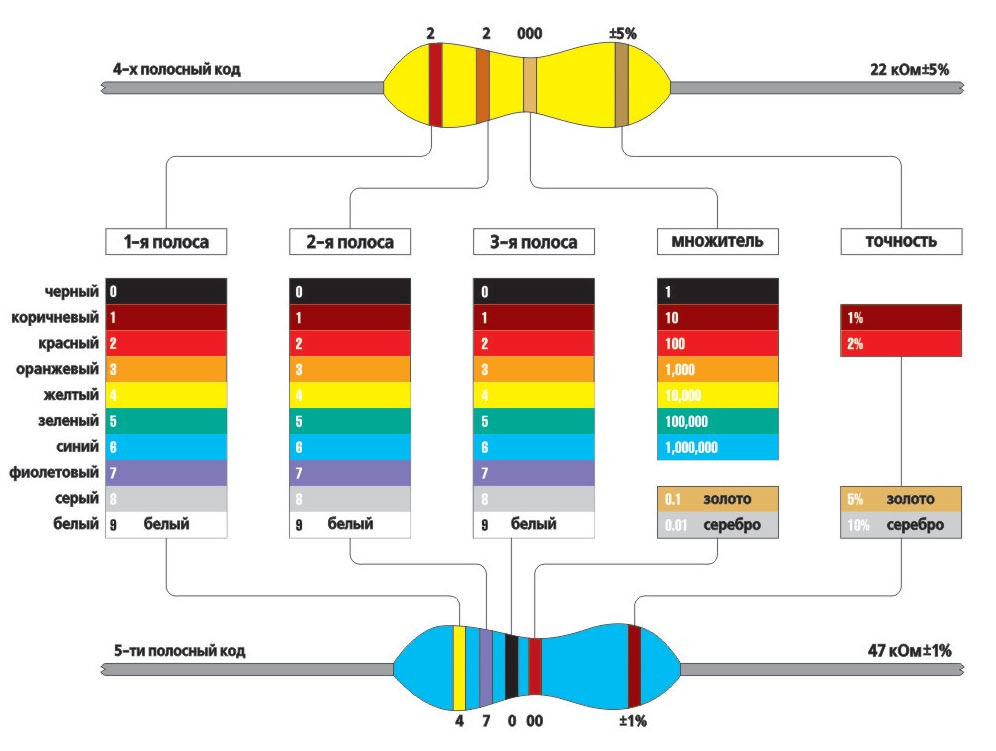

Маркировка резисторов цветными полосками: таблица универсальных значений

Пример: если кольца коричневое (1), черное (0), красное (×100), серебро (допуск ±10%), то получаем 10 × 100 = 1 кОм с допуском 10%.

Сложный пример для прецизионного резистора с шестью кольцами: красный, синий, фиолетовый (267), зелёное (×100000), коричневое (1%), золотое (100 ppm/°C). Результат — 2,67 МОм, высокоточный элемент с температурной стабильностью.

Расшифровка цветовой маркировки

Стандартная таблица цветов и их значений

Цветовая маркировка резисторов – это универсальный способ указания сопротивления и других параметров. Как правило, на корпусе компонента наносятся 4, 5 или 6 цветных полос. Каждая из них указывает на определённую цифру или значение: номинал, допуск, множитель, температурный коэффициент, надёжность. Цвета читаются строго слева направо, начиная с того конца, где полосы расположены ближе друг к другу или заметно выделена первая полоса.

Каждому цвету соответствует конкретное значение. Например, коричневый означает цифру 1, множитель х10 и допуск ±1%. Напротив, золотой цвет – это множитель 0,1 и допуск ±5%. Ниже представлена универсальная таблица с расшифровкой всех цветовых значений:

Цветовое обозначение резисторов: сводная таблица

Резюме характеристик:

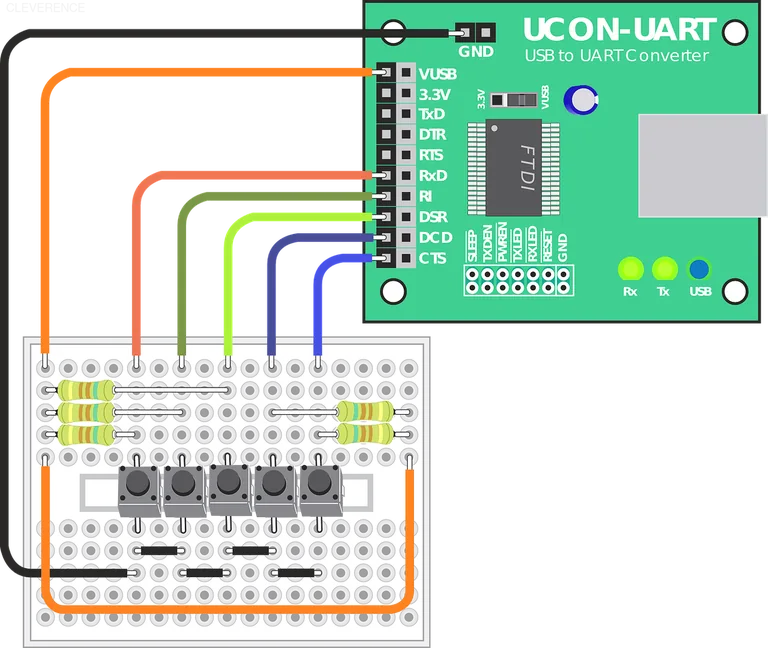

Как читать 4-, 5- и 6-полосные резисторы

Система кодирования зависит от количества полос:

4 полосы: первые две — цифры номинала, третья — множитель, четвертая — допуск. Такой тип встречается чаще всего в недорогих и универсальных компонентах.

5 полос: первые три — цифры, четвёртая — множитель, пятая — допуск. Эта разметка применяется у более точных резисторов.

6 полос: аналогична 5-полосной, но добавлена шестая полоса, обозначающая температурный коэффициент в ppm/°C. Такая маркировка характерна для компонентов в точной электронике и измерительной технике.

Специальные ряды точных резисторов (E6–E192)

В зависимости от требуемой точности, производители используют резисторы из различных номинальных рядов. Эти ряды определяют, какие значения сопротивления допустимы в конкретной точности. Обозначаются они как серия E:

• E6 — допуск ±20%
• E12 — ±10%
• E24 — ±5%
• E96 — ±1%
• E192 — ±0,5%

Чем выше номер серии, тем больше доступных номиналов и выше точность. Для бытового оборудования достаточно резисторов E24 или даже E12. А в ответственных применениях, например, в измерительных приборах, используют серии E96 и E192.

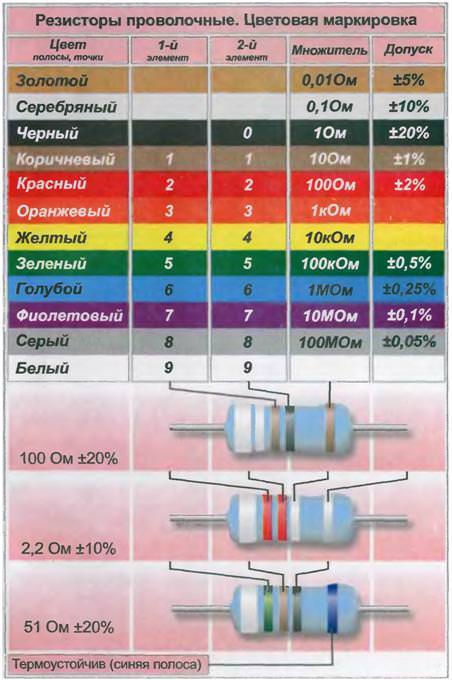

Особенности маркировки проволочных резисторов по полоскам

Проволочные резисторы реже всего используют стандартную маркировку, и у них есть своя специфика:

• Первая полоса указывает на тип элемента (например, ЭРЭ);
• Последняя — это информация о термостойкости или способности гасить пламя (fire-retardance);
• Мощностной множитель обычно не превышает 10⁴.

Такие компоненты чаще применяются в силовых цепях, нагревательных приборах или там, где важна термостабильность. Для точной расшифровки всегда лучше сверяться со справочником.

Нестандартная и импортная маркировка

Иногда можно встретить резисторы, где маркировка отличается от принятых стандартов. Например, у зарубежных производителей встречаются такие особенности:

• Philips закрашивает корпус в определенный цвет для обозначения технологии производства (например, тонкоплёночные или проволочные резисторы);
• Panasonic и CGW могут добавлять дополнительные цветовые полосы или нестандартные оттенки, обозначающие температурную стабильность, устойчивость к влажности или работу в агрессивной среде.

Несмотря на такие вариации, все ведущие производители придерживаются базовой системы маркировки, чтобы обеспечить совместимость для инженеров и конструкторов по всему миру.

Маркировка SMD-резисторов

Цифровые обозначения: 3- и 4-значные коды

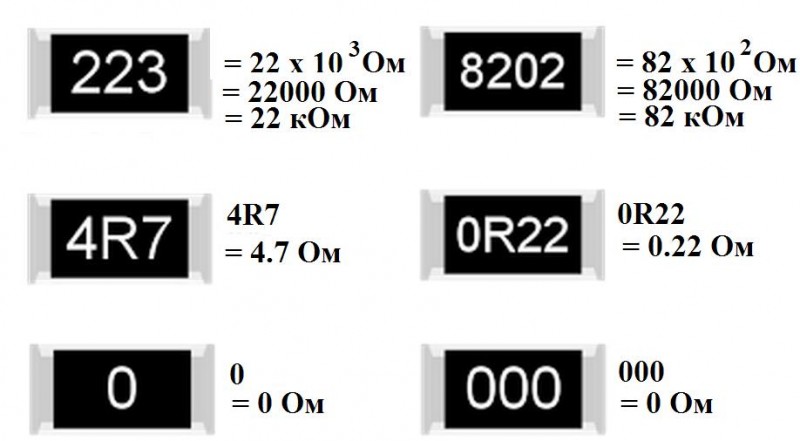

Маркировка SMD-резисторов чаще всего выполняется с помощью трех- или четырехзначных цифровых кодов, нанесённых непосредственно на корпус компонента. Это самый распространённый способ распознавания номинала сопротивления в корпусах типа 0603, 0805, 1206 и т.п.

Принцип простой: первые две (или три) цифры обозначают значащие цифры, а последняя — степень десяти, на которую нужно умножить. Пример: код 103 означает 10 × 10³ = 10 кОм. Аналогично, 472 расшифровывается как 47 × 10² = 4700 Ом.

Четырёхзначная маркировка даёт возможность отразить большее число номиналов, в том числе с большей точностью, например: 2115 = 21,1 МОм.

Некоторые компоненты выпускаются и без нанесения маркировки. Чаще всего это 0-Омные резисторы, выполняющие функцию перемычек в цепях.

Таблица SMD-кодов и их значений

Ниже — основные примеры стандартных цифровых кодов и соответствующих им значений:

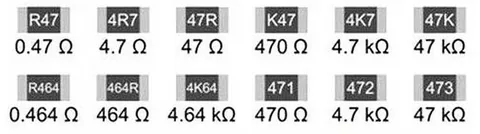

Особенности записи с использованием букв (R, K)

Когда в номинале требуется зафиксировать дробную часть, применяются буквенные обозначения. Это экономит место на корпусе и упрощает чтение. При этом буква используется как десятичная точка и одновременно указывает на множитель:

• R — единицы Ом (например, 3R3 = 3,3 Ом);
• K — кОмы (например, 4K7 = 4,7 кОм = 4700 Ом).

Некоторые примеры:

• 4K7 = 4700 Ом;
• K47 = 470 Ом;
• 1R0 = 1 Ом.

Запомнить проще всего через ассоциации: K — от слова "кило", R — сопротивление в омах.

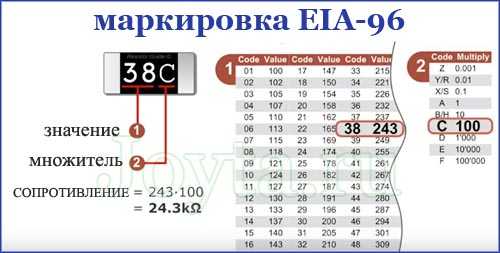

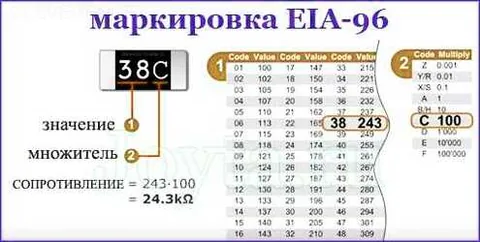

Система EIA-96: номиналы и буквенные множители

Для высокоточных SMD-резисторов с допуском 1% часто применяется система EIA-96. Она отличается от стандартной тем, что основана на 96 номиналах, расположенных по логарифмической шкале.

Обозначение включает 3 символа:

• две первые цифры — код номинала,
• третья — буква-множитель (определяет степень десяти).

Например, код 33C означает номинал с порядковым номером 33 в ряду E96, а буква C — множитель ×100. При разборе по таблице получаем ≈2,15 кОм.

Таблица множителей по EIA-96

Каждая буква соответствует определённой степени десяти. Ниже — основные используемые обозначения:

Понимание и правильная расшифровка кодов EIA-96 особенно важны при выборе элементов в цепях с повышенными требованиями к точности.

Безмаркировочные компоненты: перемычки и исключения

Отдельного упоминания заслуживают SMD-резисторы без маркировки. Это не ошибка производителя, а технологическая особенность. Как правило, речь идет о 0-Омных вариантах, которые не предназначены для задания сопротивления — они используются как перемычки для замыкания цепи.

Кроме того, элементы очень малого размера, например 0201, из-за маленького корпуса часто поставляются без каких-либо обозначений вовсе. В таких случаях точный номинал можно узнать только из спецификации на компонент или с помощью мультиметра.

Дополнительные особенности и советы

Проволочные резисторы: отличия в маркировке

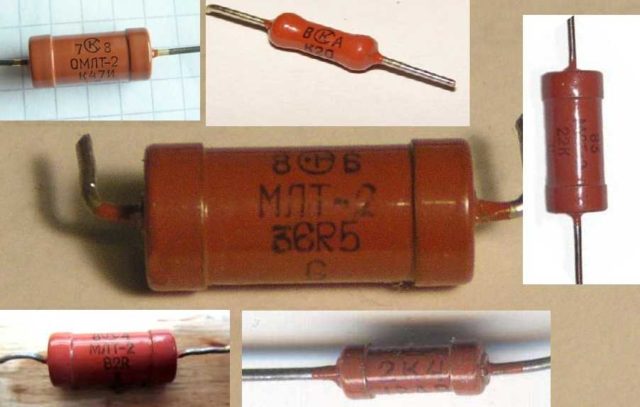

Проволочные резисторы отличаются от карбоновых и металлопленочных не только по конструкции, но и по способу маркировки. У них реже встречается цветовая кодировка — чаще на корпусе указываются числовые значения сопротивления, допуск и мощность с помощью обычной цифровой печати. Это связано с их физическим размером: на таких резисторах хватает места для печатной информации.

Однако в ряде случаев проволочные резисторы также могут иметь цветные кольца, особенно если выполнены в миниатюрном форм-факторе. При этом обозначения будут соответствовать стандартной 4-х или 5-полосной системе, без отличий в значениях цветов. Важно учитывать, что проволочные резисторы обычно рассчитаны на большие токовые нагрузки и мощность, поэтому часто применяются в цепях питания, силовых схемах и нагрузочных блоках.

Отказоустойчивость, допуски и температурные коэффициенты

В работе с резисторами важно понимать не только номинал сопротивления, но и насколько стабилен его показатель при разных условиях. Отказоустойчивость зависит от качества исполнения и правильного выбора резистора под задачу. Два ключевых параметра здесь — допуск (tolerance) и температурный коэффициент сопротивления (ТКС).

Цветовая маркировка позволяет определить допуск прямо по цвету последнего кольца (в 4-полосной схеме) или предпоследнего (в 5-полосной). Например:

• Золотая полоса — допуск ±5%
• Серебро — ±10%
• Красная — ±2%

Температурный коэффициент (обозначается в ppm/°C) указывается только на высокоточных резисторах и обычно не входит в цветовую маркировку стандартных моделей. Он показывает, как сильно сопротивление изменяется при нагреве. Например, для чувствительных схем предпочтительны резисторы с ТКС от 25 до 50 ppm/°C.

Использование таблиц и программ для считывания

Хотя опытные техники и радиолюбители легко расшифровывают маркировку "по памяти", в условиях высокой плотности монтажа, сложных цветовых сочетаний или выцветшей краски возникают ошибки. Чтобы избежать таких ситуаций, удобно пользоваться таблицами и электронными калькуляторами.

Вот базовая таблица значений для расшифровки цветовых кодов 4-полосных резисторов:

Также существуют мобильные приложения и онлайн-калькуляторы, которые позволяют ввести цвета нескольких полос и мгновенно получить результат в Ом или кОм. Это особенно удобно при работе с 5- и 6-полосными резисторами, которые сложнее распознаются визуально.

Практика интерпретации цветных кодов

Регулярная практика — лучший способ уверенно распознавать резисторы. Возьмите несколько старых плат, отсоедините резисторы и потренируйтесь распознавать значения. Например, резистор с кодом: Красный — Фиолетовый — Жёлтый — Золотой:

• Красный — 2
• Фиолетовый — 7
• Жёлтый — множитель ×10 000
• Золотой — допуск ±5%

Значит, сопротивление — 270 000 Ом, или 270 кОм с допуском ±5%.

Обратите внимание, в 5-полосных и 6-полосных схемах первые три кольца — это цифры номинала, далее множитель и допуск. Освоиться поможет следующая таблица отличий между системами:

Регулярные тренировки позволят вам быстро определять величины «на глаз», даже при нестандартной окраске или частично стёртых пометках.

Заключение

Работа с цветной маркировкой резисторов требует понимания основных кодов и обозначений. С практикой вы быстро научитесь «читать» кольца. Чтобы облегчить работу с маркировкой (в том числе с 5-полосной системой), можно использовать специализированное программное обеспечение.
