Поиск и подключение считывателей с помощью демо-программы

Применимо к продуктам: Wonderfid™ Link
Последние изменения: 2024-03-26

Выделите текст или фото, с замеченной ошибкой > нажмите карандаш для редактирования

Заметили ошибку в тексте?
Напишите нам, мы исправим!

Если ваш RFID-считыватель находится в той же локальной сети, что и ПК, на котором запущена демо-программа, то вы можете воспользоваться поиском считывателей:

На время поиска (порядка 30 секунд) демо-программа «зависает» (не отвечает). Результат поиска отображается ниже в таблице считывателей:

Компонента позволяет найти все поддерживаемые считыватели в локальной подсети.

Если считыватель не находится:

  1. Прочтите статью об установке и настройке вашего считывателя.
  2. Проверьте, что считыватель включен, кабели подключены, все лампочки зеленые.

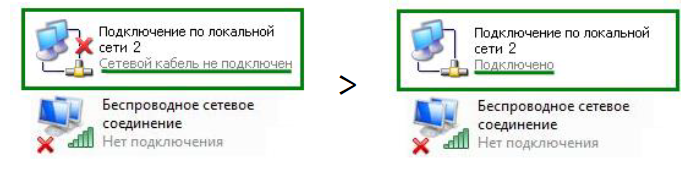

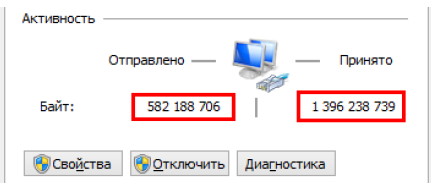

  3. Если считыватель подключен к ПК по кабелю USB, зайдите в «Панель управления» --> «Сеть и Интернет»--> «Центр управления сетями и общим доступом»--> «Изменение параметров адаптера» и убедитесь, что виртуальный адаптер RNDIS подключен, на иконке нет красного креста, в окне состояния (двойной клик на иконке) показано, что он активен и данные ходят туда-сюда:

  4. Если считыватель подключен по кабелю Ethernet:
    • убедитесь, что кабель воткнут в сеть и огоньки под кабелем горят зеленым:
    • убедитесь, что считыватель может получить доступ в вашу локальную сеть и получить IP
    • убедитесь, что считыватель в сети не блокируется сетевым коммутатором, файерволом, антивирусом и т.п.

Если ничего не помогает:

  1. Найдите свободный компьютер или ноутбук с сетевой картой (разъемом для кабеля Ethernet), который можно было бы временно отключить от общей сети. Выключите на нём все сетевые адаптеры, кроме того, который отвечает за кабель Ethernet:


  2. Установите на этом компьютере IP 192.168.0.1, включите DHCP.
  3. Найдите правильно обжатый Ethernet кабель (компьютер-компьютер) и подключите им считыватель к компьютеру напрямую. Среди выданных DHCP IP вы должны будете видеть выданный считывателю IP.

Подключение вручную

Если считыватель не находится автоматически, но вы точно знаете, что он есть в сети и знаете его IP, то вы можете добавить считыватель вручную:

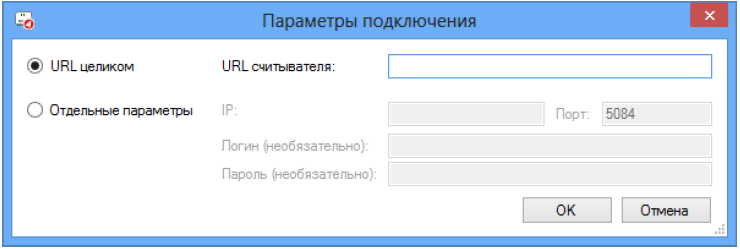

По URL, который имеет специальный формат и может содержатт в себе все параметры подключения:

Примеры URL:

  • 10.10.0.121
  • http://10.10.0.121
  • motorola:llrp://10.10.0.121
  • motorola:llrp://10.10.0.121:5084
  • motorola:fx7400:llrp://10.10.0.121:5084
  • motorola:fx9500:llrp://10.10.0.121:5084
  • motorola:fx9500:llrp://10.10.0.121
  • motorola:fx9500:llrp://10.10.0.121 login=admin, password=change
  • motorola:llrp://10.10.0.121 login=admin, password=change

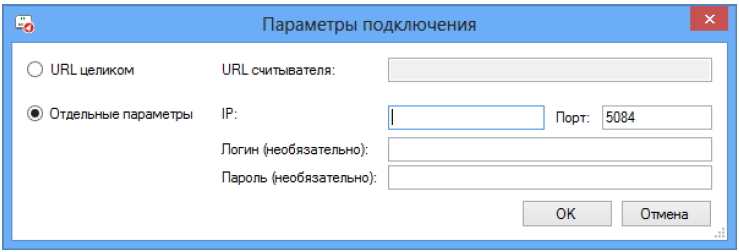

Либо по IP и другим отдельным параметрам подключения.

Логин и пароль могут понадобиться для управления антеннами. Стандартные логины и пароли на ваш считыватель ищите в статье «Установка и настройка RFID считывателей».

Настройка считывателей

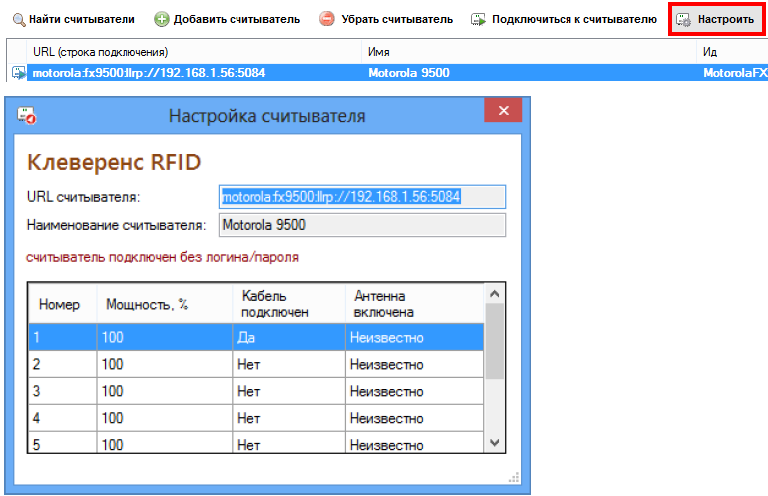

Найденные или добавленные считыватели можно настроить при помощи окна настройки считывателя:

Из доступного – изменение URL и управление мощностью подключенных антенн.

Тестирование компоненты без RFID-считывателей

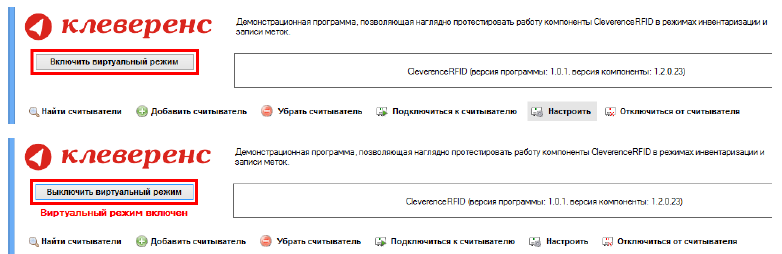

Для тестирования работы компоненты без RFID-считывателя на руках, в ней предусмотрен так называемый «виртуальный режим», в котором компонента подключается к виртуальным считывателям и читает виртуальные метки. Чтобы протестировать работу компоненты без считывателей, в демонстрационной обработке предусмотрена кнопка «Включить виртуальный режим»:

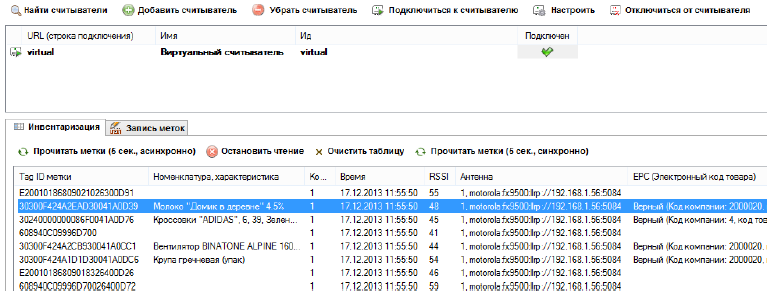

В виртуальном режиме все RFID-считыватели в окне демо-обработки являются фиктивными и компонента на самом деле ни к одному из них не подключается. Все метки, которые будут якобы читаться компонентой (пока она находится в виртульном режиме) тоже фиктивные:

В стандартной настройке демонстрационной обработки виртуальная инвентаризация читает 2 конкретные метки всегда + иногда еще 0-2 случайные метки.

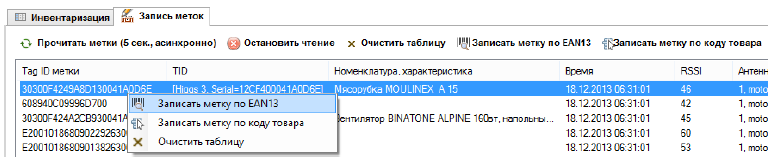

В фиктивные метки, прочитанные в виртуальном режиме, можно писать.

При этом писаться будут только те две конкретные метки, а в дополнительные случайные метки писать не имеет смысла, т.к. они генерируются случайно и читаются только один раз. Подробнее читайте в статье «Запись меток».
