Установка и настройка RFID считывателей

Категории:  Wonderfid™ Link
Последние изменение: 05.11.2019

Если у вас нет под рукой RFID-считывателя – не беда. Компонента позволяет работать в «виртуальном режиме», имитируя считывания и записи несуществующих меток несуществующими считывателями. Пользуясь «виртуальным режимом» можно написать и отладить логику программы без необходимости иметь дело с реальным оборудованием.

Перед началом работы с RFID считывателем, необходимо произвести его предварительную настройку. В зависимости от модели настройки будут отличаться.


Установка и настройка Motorola FX7400

Считыватель Motorola FX7400 способен работать по сети в двух конфигурациях:

  1. через разъем Ethernet (RJ45), путем подключения через роутер либо напрямую к другому ПК;
  2. через разъем mini-USB типа А, путем подключения к ПК через драйвер виртуальной сети RNDIS.

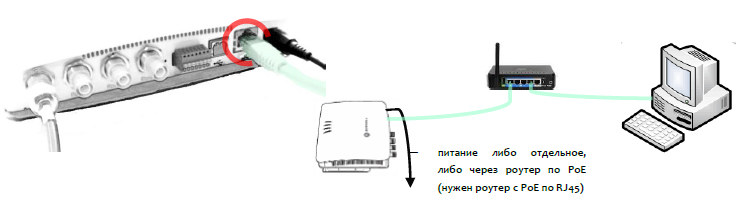

Подключение Motorola FX7400 через витую пару (кабель Ethernet, разъем RJ45)

В этой конфигурации считыватель доступен по сети:

  • по IP, который ему должен выдать сам роутер или DHCP сервер

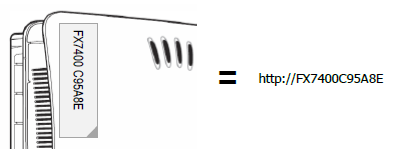

  • по сетевому имени с наклейки на крышке считывателя (для сетей с DHCP):

Не зная IP или сетевого имени невозможно будет подключиться к считывателю и настроить его!

Узнать IP считывателя можно путем поиска считывателей в обработке CleverenceRFID:

Подключение Motorola FX7400 через кабель USB

Для подключения потребуется кабель с разъемами USB-A («прямоугольник») на mini-USB-A («квадратик»).

Перед подключением кабеля USB следует скачать и установить драйвер виртуальной сети с сайта Моторола.

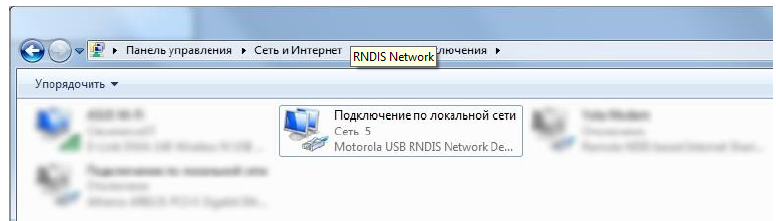

После установки драйвера виртуальной сети и подключения кабеля USB в системе должно появиться новое сетевое подключение с адаптером «Motorola USB RNDIS Network Device»:

При отключении кабеля USB соединение исчезает из списка. При подключении появляется снова (если не появилось – нажмите F5, чтобы обновить список).

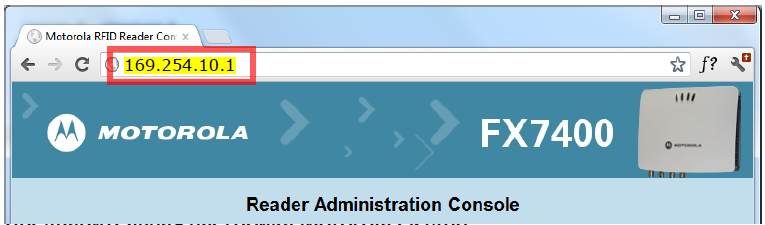

В новой виртуальной сети IP считывателя всегда будет равен «169.254.10.1», его следует ввести в адресной строке вашего браузера:

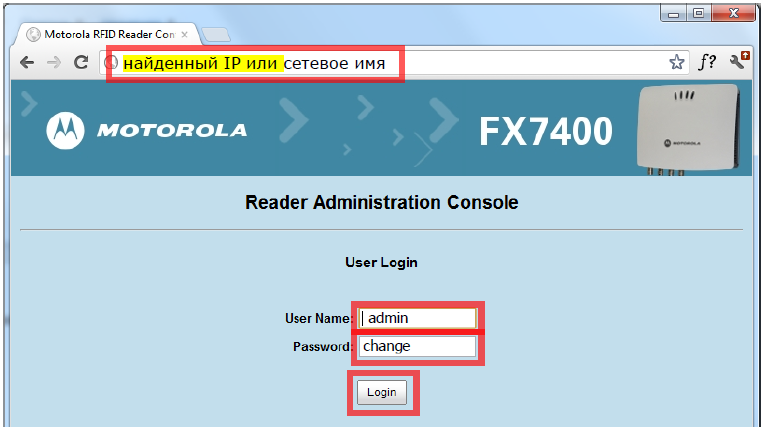

Перед началом работы со считывателем следует залогиниться в административную панель считывателя, используя интернет-браузер, и произвести настройку региона и диапазона используемых частот (логин и пароль по умолчанию: «admin» и «change»):

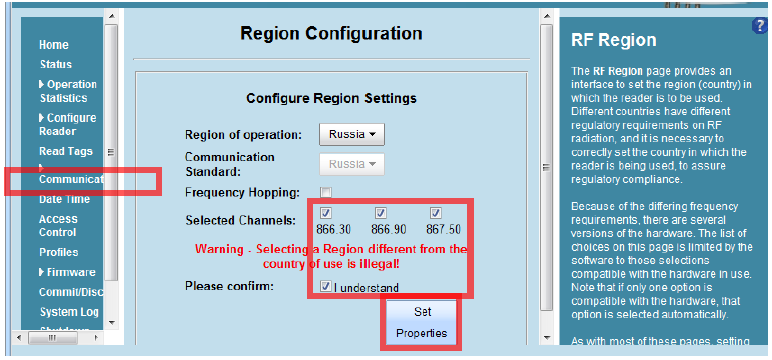

Далее следует выставить регион «Russia» и соответствующие частоты:

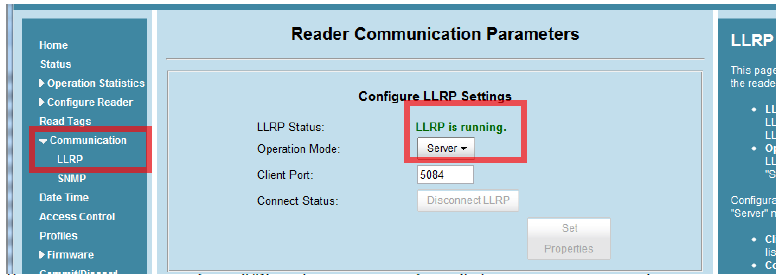

Следует проверить, что LLRP включен (если не включен – включить «Enable LLRP»):

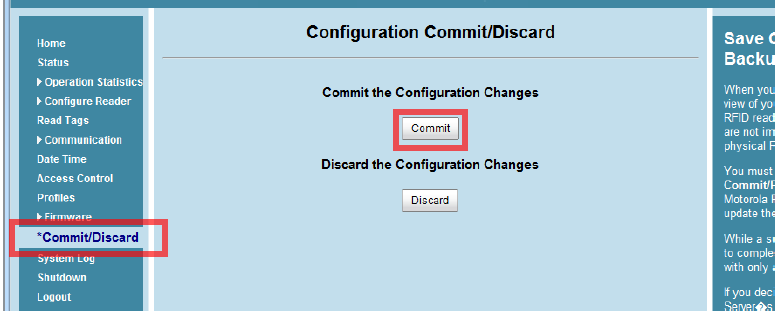

После всех шагов идем в «Commit/Discard» и нажимаем «Commit» (применить изменения):

Установка и настройка Motorola FX9500

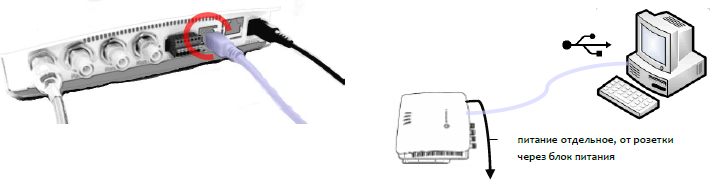

Установка считывателя Motorola FX9500 заключается в подключении его к питанию и сети Ethernet. Motorola FX9500 не работает через PoE и требует розетки и отдельного блока питания.

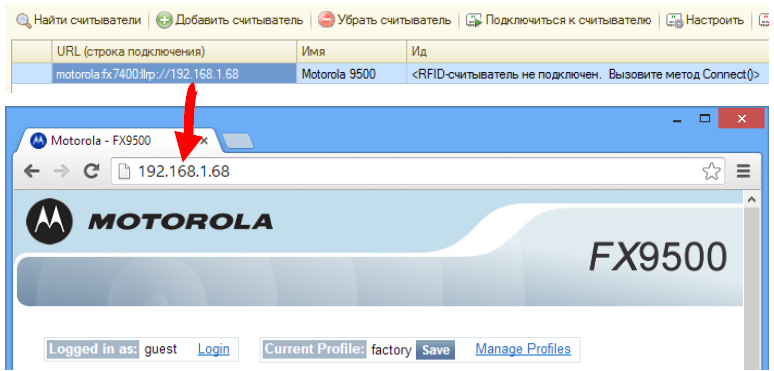

Считыватель Motorola FX9500 настраивается через веб-консоль из обычного браузера. Чтобы открыть консоль настройки считывателя, нужно вбить в адресной строке браузера его IP. Узнать IP можно поиском считывателя при помощи демообработки, которая поставляется вместе с компонентой:

Предварительная настройка Motorola FX9500

Перед тем, как можно будет прочесть хотя бы одну метку, в новом считывателе следует установить регион использования:

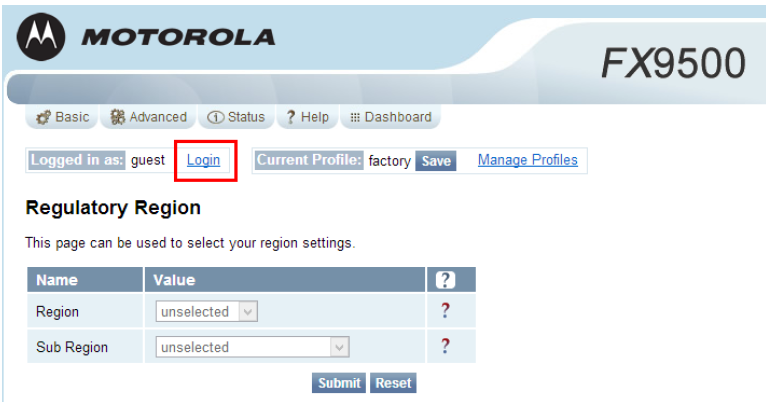

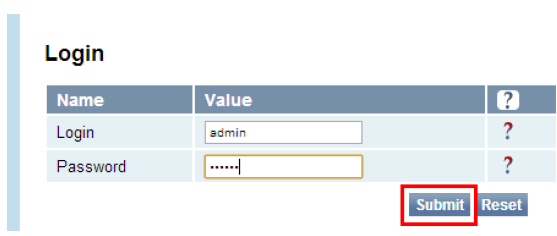

Чтобы поля стали доступны для изменения, следует залогиниться как администратор (логин и пароль по умолчанию: «admin» и «change»):

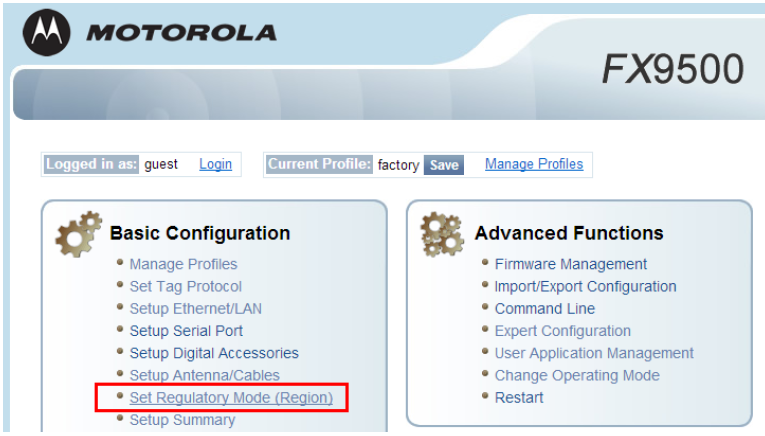

Залогинившись как админ, можно войти в «Set Regulatory Mode (Region)» и указать страну:

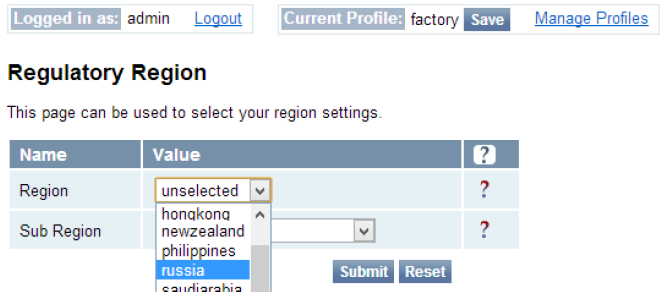

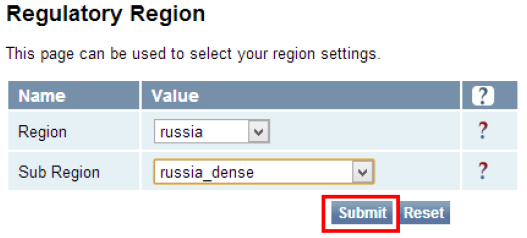

Выбрать «russia», «russia_dense» и нажать «Submit»:

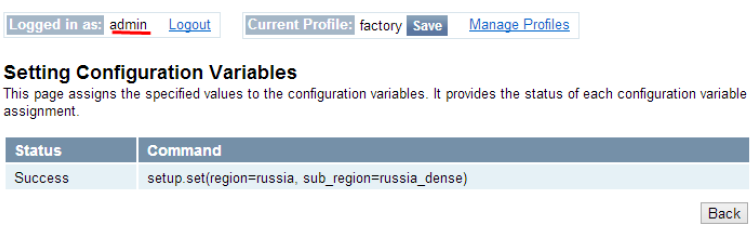

Результатом должно быть такое окно:

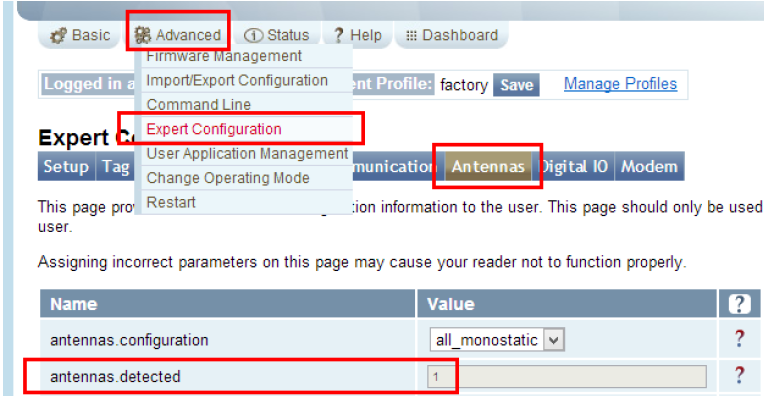

Только после данной настройки считыватель будет считывать метки. Если же этого не происходит, следует проверить кабель антенны. Для этого необходимо войти в меню «Advanced > Expert Configuration > Antennas»:

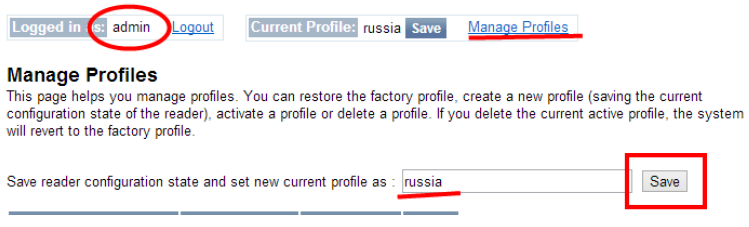

Далее нужно создать новый профиль настроек (например, «russia»), сохранить его и сделать профилем по умолчанию:

Только после этого настройку можно считать оконченной.

Если в считывателе Motorola FX9500 не сохранить выбранные настройки в профиль (кнопки «Save», «Activate»), то после выключения/включения питания все выполненные настройки сбросятся!

Установка и настройка RoyalRay RRU9809USBL

Установка считывателя RoyalRay RRU9809USBL заключается в подключении его к USB порту компьютера.

Далее следует загрузить и установить драйвер устройства в соответствии с разрядностью ОС.

В случае возникновения проблем при подключении к устройству, необходимо проверить номер COM-порта подключённого устройства.

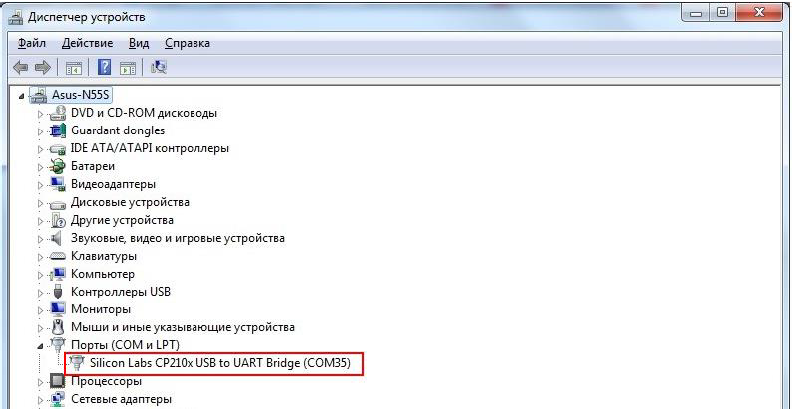

Для этого в «Диспетчер устройств» в группе «Порты (COM и LPT)» найти устройство Silicon Labs CP210x USB to UART Bridge и проверить, что устройству назначен COM порт в диапазоне от COM1 до COM9.

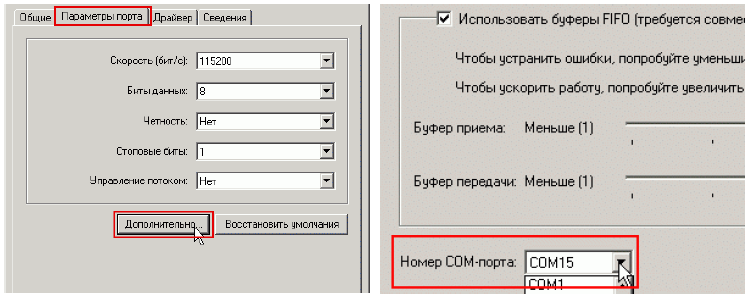

Если назначен больший номер, необходимо войти в «Свойства»-> «Параметры порта» -> «Дополнительно» -> «Номер COM-порта» и выбрать свободный, в диапазоне от COM1 до COM9.

URL для подключения к ридеру:

В зависимости от заданного COM-порта: от RoyalRay:COM1 до RoyalRay:COM9
