Методичка по созданию и обмену документами Mobile SMARTS при самостоятельной интеграции с учетной системой

Применимо к продуктам: Склад 15
Последние изменения: 2023-10-19

Возможные средства интеграции

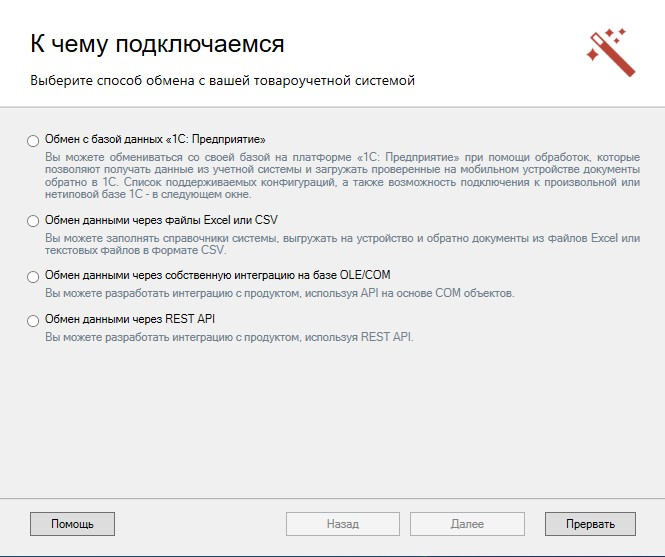

При установке на ПК любой конфигурации Mobile SMARTS вы можете воспользоваться одним из четырех вариантов организации обмена данными между учетной системой пользователя и сервером платформы Mobile SMARTS.

Рассмотрим отличия данных вариантов обмена и принципов их работы более подробно.

Обмен с базой данных «1С: Предприятия» и через собственную интеграцию на базе OLE/COM

Эти два варианта схожи по своей сути, т.к. для организации обмена данными между учетной системой пользователя и Mobile SMARTS применяются две специальные COM-компоненты. Установка и регистрация компонент выполняется автоматически при установке Mobile SMARTS из дистрибутива. В первом случае это COM-компонента, предназначена специально для работы с «1С:Предприятием» и некоторыми другими конфигурациями продуктов 1С (в зависимости от продукта). Во втором случае это неспециализированная универсальная компонента, которая может быть использована с любой учетной системой. Подробнее об этом можно узнать здесь.

В обоих случаях обращение к внешней системе происходит следующим образом:

Обмен через Excel/ CSV файлы

Помимо разнообразных вариантов интеграции с учётными системами, платформа Mobile SMARTS содержит в себе инструменты для интеграции на файлах CSV и Excel.

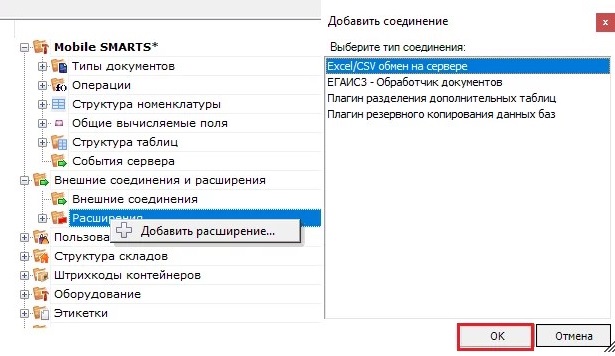

После установки платформы и развёртывания базы данных Mobile SMARTS становятся доступны следующие варианты обмена в формате CSV и Excel:

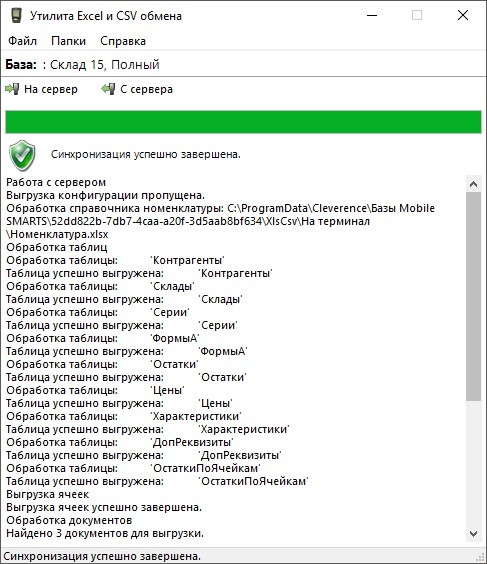

В обоих случаях обмен происходит следующим образом:

  1. Создаются файлы-шаблоны, содержащие заголовки полей, по которым будут разбираться файлы, содержащие данные. Эти файлы должны иметь такой же формат, в котором предполагается обмен.
  2. В специальную папку обмена (по умолчанию «На терминал») помещаются файлы формата Excel или CSV, который содержат в себе номенклатуру, документы, таблицы и т. п. При этом структура этих файлов должна соответствовать созданным ранее шаблонам.
  3. Производится синхронизация с мобильным устройством или базой данных Mobile SMARTS (в зависимости от режима работы базы). При этом на устройство или сервер выгружается номенклатура и документы из папки «На терминал», а обратно загружаются обработанные документы.
  4. Обработанные документы при загрузке тоже разбираются по соответствующим файлам-шаблонам и конвертируются в формат Excel или CSV.

Подробнее о данном типе обмена можно узнать здесь.

Обмен данными через REST API

API (Application Programming Interface) — интерфейс для программирования приложений, позволяет удаленно обращаться к функциям приложения и выполнять какие-либо действия в нем. Чаще всего используется для получения данных для мобильных приложений, интернет порталов и интеграции с внешними системами (например, интернет-магазинами).

В качестве API в нашей системе используется REST API на основе протокола OData, в котором собраны наиболее популярные техники работы с данными через HTTP запросы (GET, POST, PUT, PATCH). Более подробную информацию по работе с OData (4.0) можно найти по ссылке.

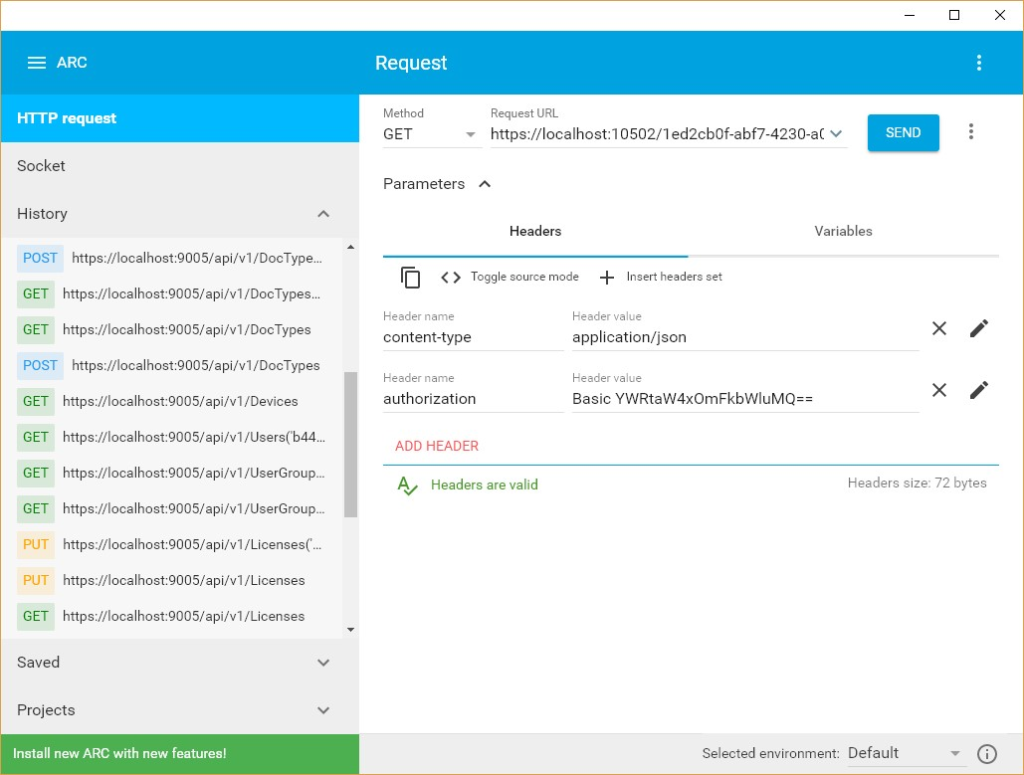

Удобством использования REST является возможность проверки получаемых данных в обычном браузере, либо использованием стандартных приложений для выполнения HTTP запросов, например Advanced REST client (ARC).


В нашей системе также предусмотрена возможность просматривать структуру API и выполнять простые запросы, используя Swagger.

Подробнее о данном методе обмена вы можете узнать по ссылке.

Описание структуры документа и его основных переменных

В качестве примера будет рассматриваться документ «Приход на склад».

Документ «Приход на склад» используется в следующих бизнес-процессах:

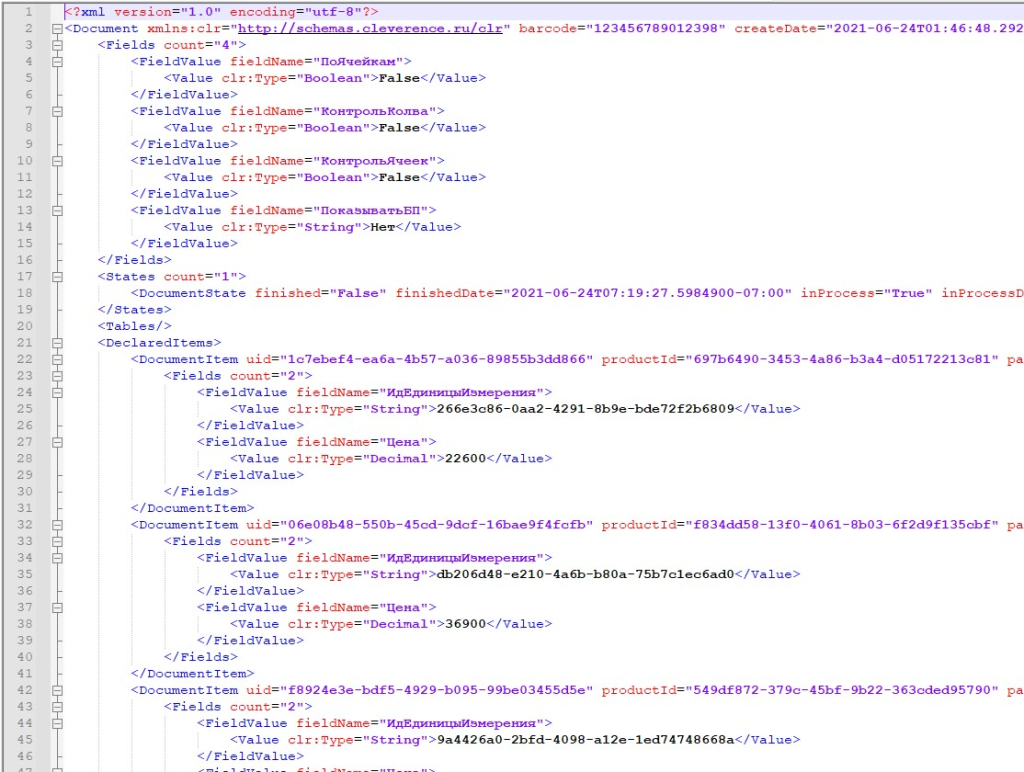

Сам экземпляр документа «Приход на склад» физически представляет собой XML файл, хранящийся на сервере Mobile SMARTS, с данными в полях, определяемых конфигурацией сервера Mobile SMARTS для данного типа документа.


В разрезе обмена данными, в случае файлового обмена, данный документ представляет собой файл в формате XLS, CSV, XML и т. д., который загружается/выгружается из учетной системы и обратно через папки обмена, находящиеся по пути «…\XlsCsv» в корневой директории вашей базы. В общем случае для файлового обмена в XlsCsv предусмотрены следующие папки c указанным содержимым:


Имя папки/ подпапки Описание
На терминал Содержит файлы Excel и CSV, предназначенные для отправки на терминал.
На терминал/Архив Архив успешно конвертированных файлов Excel и CSV. Если файл «пропал», его можно найти здесь.
С терминала Сюда складываются файлы с терминала после конвертации их в Excel или CSV по шаблон.
Templates Папка с файлами шаблонов конвертации.
Для «Магазин 15» или «Склад 15» готовые шаблоны добавляются в папку автоматически при установке.
Templates/Upload Содержит шаблоны, по которым разбираются файлы для терминала.
Templates/Download Содержит шаблоны, по которым формируются готовые файлы с терминала. Для получения документов в определенном виде нужно положить сюда файл шаблона с именем типа документа, для которого предназначен шаблон.

В случае использования других вариантов обмена, например COM-коннектора, данные папки и шаблоны не используются, так как данные передаются непосредственно в учетную систему, а шаблоны обмена данными и участвующие в ней поля определены в обработке/конфигурации со стороны самой учетной системы.

Структура и содержание документа «Приход на склад»

В общем смысле любой документ Mobile SMARTS содержит две основные логические части — «шапку» и «табличную часть» документа.

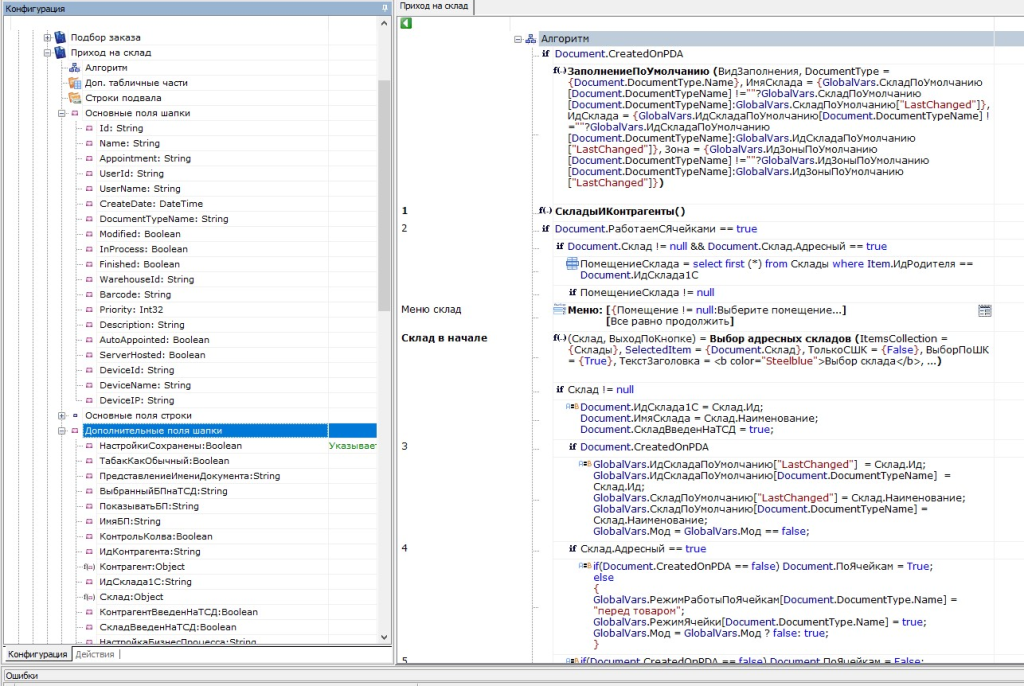

Первая, так называемая «шапка документа», содержит поля с общей информацией о самом документе и правилах его обработки. С точки зрения конфигурации Mobile SMARTS и программирования в ней — это набор полей данных, принадлежащих объекту {Document} и доступных в конфигурации через сам объект {Document} (например {Document.Name} и т. п.).

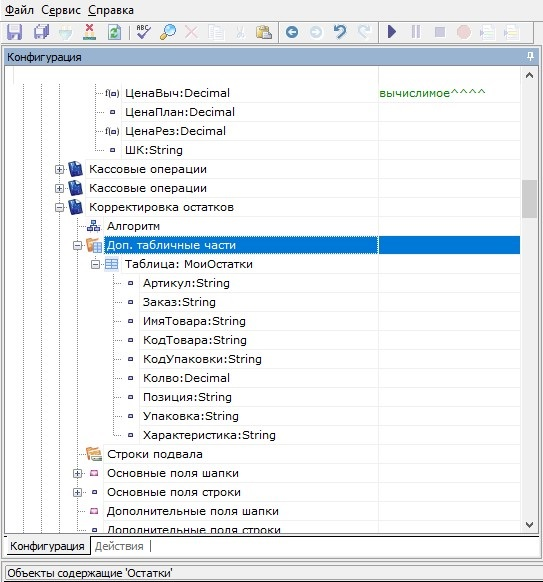

Вторая, «табличная» часть документа, содержит данные о самих товарах — декларативную (плановую) часть {Document.DeclaredItems} и текущую (фактическую) часть {Document.CurrentItems}, которые с точки зрения конфигурации и программирования, являются коллекцией специального типа данных для описания товаров — DocumentItemCollection и тоже принадлежат конкретному документу. Также табличная часть может содержать дополнительные произвольные табличные данные типа RowCollection и/или вычисляемые поля — это могут быть таблицы характеристик, остатков или серий товара, вычислимые поля для отображения в списках и т. п.


Документ «Приход на склад» с точки зрения обмена данными

Обратите внимание, что при обмене данными между учётной системой и Mobile SMARTS используются далеко не все поля, которые существуют у данного типа документа в конфигурации Mobile SMARTS.


При этом в табличной части шапки документа типа «Приход на склад» при выгрузке из учетной системы присутствуют следующие поля документа:

Название поля Расшифровка Тип данных
{Name} Название документа в учётной системе. String
{Barcode} Номер/Штрихкод документа String
{ВыдаватьАвтоматически} Автоматическое назначение документа Boolean
{ПоЯчейкам} Работа по ячейкам Boolean
{ИсполняемыйНаСервере} Коллективная работа с документом на сервере Boolean
{КонтрольКолва} Контроль планового количества товара Boolean
{КонтрольЯчеек} Контроль ячеек Boolean
{РежимУпаковок} Режим упаковок («коробки», «палеты», «коробки или палеты») String

При выгрузке в обратном направлении (из Mobile SMARTS в учетную систему) набор полей шапки меняется.

Название поля Расшифровка Тип данных
{Name} Название документа в учётной системе. String
{UserName} Имя пользователя, завершившего документ String
{DeviceId} Идентификационный номер устройства, на котором был завершён документ String
{DeviceIP} IPv4/IPv6 адрес устройства на котором был завершён документ String

Количество существующих и используемых в конфигурации полей намного больше, чем участвующих в обмене с учетной системой. Они нужны для обеспечения работы внутренней логики конфигурации Mobile SMARTS и их набор от конфигурации к конфигурации разнится.

Во случае выгрузки из учетной системы на сервер Mobile SMARTS используются поля таблицы с товарной плановой частью документа {Document.DeclaredItems}. В случае выгрузки уже обработанного и завершённого документа из Mobile SMARTS в учётную систему используется тот же перечень полей, но со смешанными данными из плановой и фактической частей документа {Document.CombinedItems}. Ниже представлено описание полей документа «Приход на склад», участвующих в обмене с учетной системой (для стандартной конфигурации «Склада 15»).

Название поля Смысл переменной Тип данных
{НомерСтрокиДокумента} № строки Int32
{ШК} Штрихкод String
{Product.Marking} Артикул String
{Product.Name} Название String
{ИмяХарактеристики} Имя характеристики String
{ИдХарактеристики} Ид Характеристики String
{ИдСерии} Ид Серии String
{ИдЕдиницыИзмерения} Ид Единицы Измерения String
{ИмяСерии} Серия String
{ИмяНеизвестного} Описание String
{DeclaredQuantity} Заявленное количество Decimal
{CurrentQuantity} Принятое количество Decimal
{ЦенаПриемки} Цена приемки Decimal
{АлкоНаим} Название алко String
{АлкоОбъем} Объём Decimal
{АлкоКрепость} Крепость Decimal
{Производитель} Производитель String
{ПроизвИНН} ИНН производителя String
{ПроизвКПП} КПП производителя String
{АлкоКод} Алко код String
{АлкоПДФ} Поле для хранения PDF417 (существует только
как синоним, второе наименование поля {Марка})
-
{АлкоСН} Серийный номер алко String
{СН} Серийный номер String
{ДатаРозлива} Дата розлива DateTime
{АлкоЕстьВФормах} Наличие в «формах А» (имеется описание производителя/
импортера и диапазона серийных номеров акцизов)
Boolean
{КодФормыА} Код «формы А» String
{МаркаИСМП} Марка ИСМП («01» + GTIN + «21» + СН) String
{Марка} Контрольная марка товара String
{ИдКоробки} Штрихкод коробки String
{SSCC} Штрихкод палеты String
{FirstStorageId} Ячейка хранения String
{МаркаБлока} Марка сигаретного блока String
{МаркаСтандарт} Марка в формате со скобками для управляющих кодов String
{GS1Марка} Марка в формате GS1 String
{ПолнаяМаркаHRI} Марка в формате HRI String
{ПолнаяМаркаBase64} Марка в формате Base64 String

Также в конфигурации в документе «Приход на склад» присутствуют некоторые поля, не используемые при обмене, но необходимые для обеспечения работы внутренней логики конфигурации.
