Знакомство со «Сканом 3»

Последние изменения: 27.08.2020

Введение

«Скан 3» — это программный продукт, позволяющий проводить основные складские операции с товаром и транспортными упаковками, а также поддерживающий работу с основными средствами, МОЛ и помещениями. Формально это конфигурация мобильной платформы Mobile SMARTS, которая позволяет автоматизировать бизнес-процессы при помощи ТСД и других мобильных устройств на ОС WinCE, Windows Mobile, Windows Embedded, и Android.

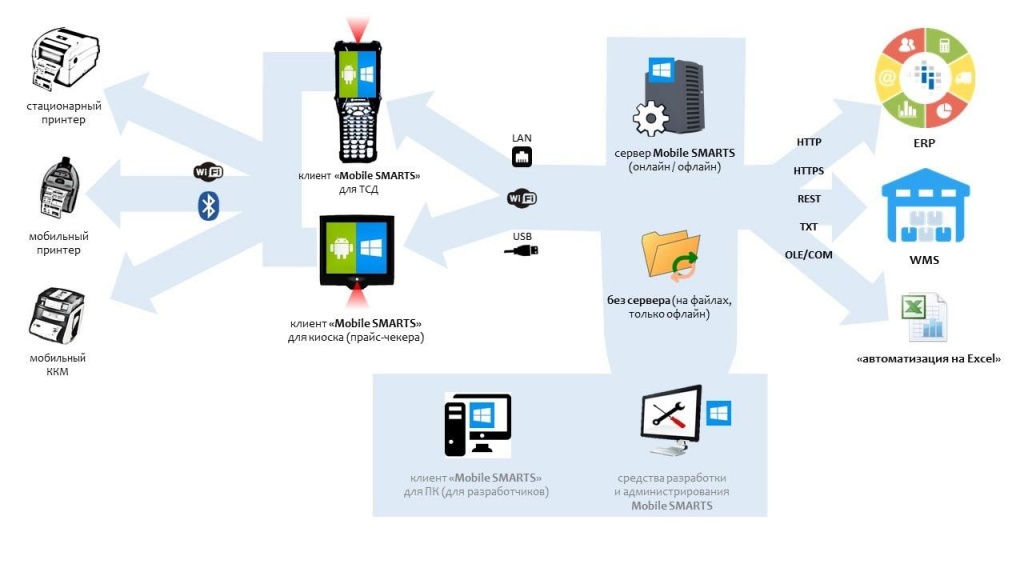

Схема взаимодействия ТСД с сервером Mobile SMARTS и учетными системами.

Данная схема взаимодействия ТСД с учетной системой позволяет производить обмен следующими способами:

  1. через сервер Mobile SMARTS;
  2. файлами через специальную программу, где ТСД может быть подключен к базе Mobile SMARTS посредством USB или сетевого кабеля.

ТСД может работать на ОС Android, WinCE, Windows Mobile, помимо подключения к серверу может взаимодействовать с кассами, мобильными принтерами через Вluetooth или Wi-Fi.

Сервер Mobile SMARTS позволяет обмениваться данными практически с любой учетной системой через разные типы коннекторов (в том числе и программируемые).

К серверу Mobile SMARTS подключается одна или несколько баз данных, с которыми пользователь может работать:

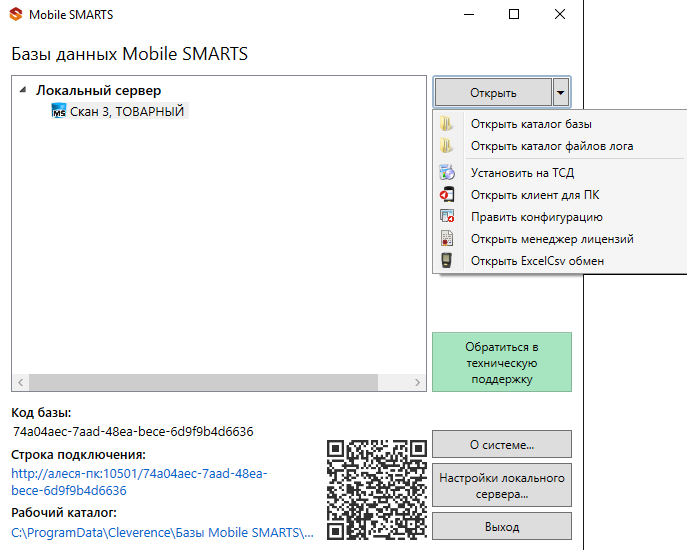

Каждая база добавляется отдельно с помощью менеджера баз. Также с его помощью можно осуществлять настройку параметров, обновление, удаление, и отключение каждой базы. Подробнее этот процесс описан в статье «Менеджер баз данных Mobile SMARTS».

По умолчанию все базы хранятся на сервере в папке «Базы Mobile SMARTS», каждая в своей отдельной папке. Что из себя представляет база Mobile SMARTS и из каких компонентов состоит, вы можете прочитать в статье «Структура базы данных Mobile SMARTS».

Учетные системы могут самостоятельно обращаться к серверу Mobile SMARTS через OLE/COM компоненту.

Функционал «Скана 3»

Функционал конфигурации «Скан 3» ограничен только возможностями платформы и способностями конкретного разработчика доработать конфигурацию. Функционал можно расширить при помощи доработки существующих или написания новых экранов и алгоритмов работы на ТСД в конфигураторе Mobile SMARTS.

Что относится к функционалу платформы Mobile SMARTS

  •   Обмен любыми справочниками и документами с ТСД.
  •   Обновление конфигурации и приложения на ТСД.
  •   Техническое подключение к внешней учетной системе.
  •   Генерация событий сервера (обработкой занимается коннектор или внешняя учетная система).

Что относится к функционалу самого «Скана 3»

 К функционалу конфигурации «Скан 3» относятся:

  •   Конкретные справочники и типы документов.
  •   Пользовательский интерфейс и алгоритмы работы на ТСД.
  •   Состав данных, которые мы хотим использовать для работы с документами.

Всё, что затрагивает сам интерфейс и используемый функционал, даже тот функционал, что есть в платформе, нужно описать в конфигурации.

Например:

Функционал платформы — это печать этикетки, но сама по себе этикетка не напечатается, и нужно данное действие платформы вызвать в конфигурации, по определенному алгоритму, по нажатию на кнопку, или любому другому.

Некоторые действия, жестко зашиты в клиенте (приложение на ТСД), такие как обмен с сервером, и не изменяется конфигурацией.

Сейчас в «Скане 3» реализован следующий функционал:

  •   Работа с документами (как созданные на ТСД, так и выгруженные из учетной системы в виде заданий).
  •   Работа со справочниками.
  •   Работа с транспортными упаковками.
  •   Работа с маркированным товаром.
«Скан 3» позволяет выполнить следующие бизнес-процессы:
  • Собрать данные по товарам в один документ.
  • Провести инвентаризацию товаров.
  • Провести инвентаризацию основных средств в разрезе МОЛ и помещений.
  • Просмотр справочников остатков и цен по товарам.

Как интегрируется «Скан 3»

В платформе Mobile SMARTS есть различные способы обмена, которые позволяют выгрузить или загрузить товары/документы из товароучетной системы.

Какие вообще есть способы обмена

Как обмениваться с «1С: Предприятием»

С самыми распространенными типовыми конфигурациями «1С: Предприятие» у нас есть готовые интеграции «Скана 3». Для настроек и обмена с базой 1С мы используем специальные обработки.

Для работы с нетиповыми или самописными конфигурациями, а также с теми, которых еще нет в поддержке, вы можете использовать и дорабатывать наши обработки самостоятельно, т.к. в них уже описаны механизмы обмена между «1С: Предприятием» и «Скан 3».

Обмен с 1С позволяет работать напрямую с базой 1С либо в онлайне, либо офлайн через загрузку/выгрузку документов и справочников в обработке.

Онлайн-обмен - это получение данных из внешних систем (баз данных) по запросу с ТСД.

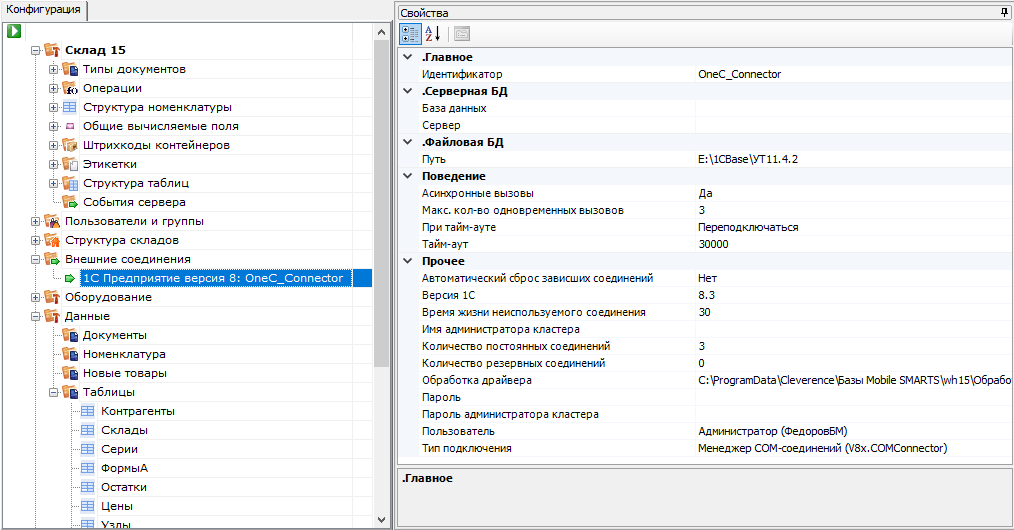

Для обмена с внешними системами (вызова функций внешних систем) сервер Mobile SMARTS использует механизм коннекторов. В случае 1С для доступа к базе данных 1С используется внешнее COM-соединение.

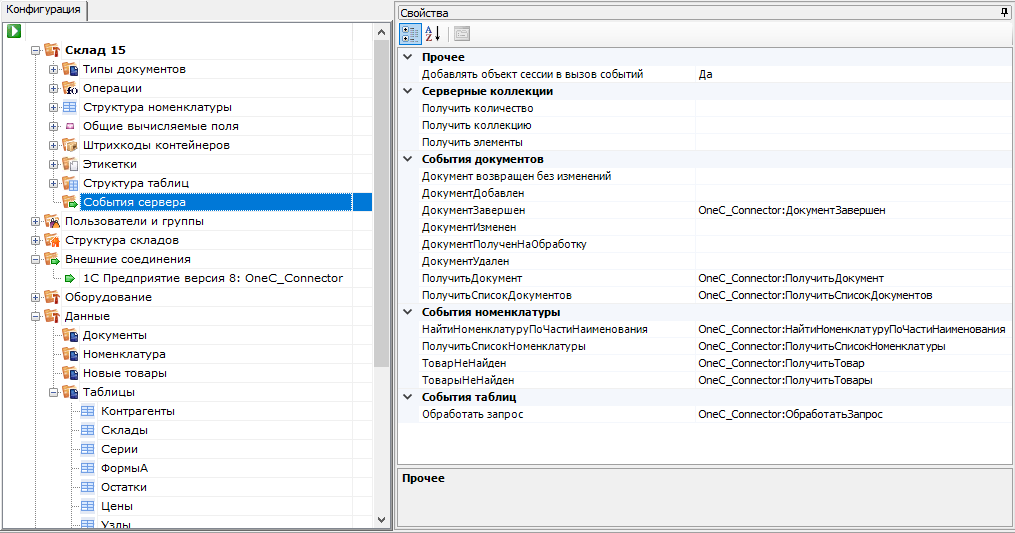

При наступлении определенных событий, например, поступлении запроса на получение товара по штрихкоду (при этом товар не найден в выгруженном справочнике) или запросе списка документов, которые необходимо отобразить на ТСД и др., сервер Mobile SMARTS вызывает заданный в конфигурации Mobile SMARTS обработчик события.

Для каждого обработчика указывается коннектор к внешней системе.Таким образом, например, при необходимости получить товар по штрихкоду может быть вызвана заданная функция внешней системы, которая выполнит поиск в своей базе данных и вернет найденный у себя товар (в виде, понятном Mobile SMARTS).

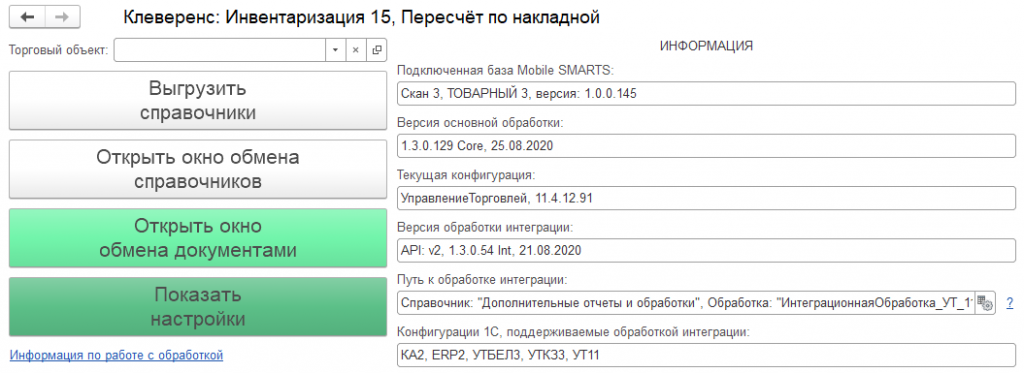

Офлайн-обмен выполняется через интеграционную обработку, которая использует внешнюю компоненту обмена с 1С для платформы «1С: Предприятие 8.3» (8.3.7 и выше) - TerminalConnector. Обработка из поставки для работы с базой 1С выглядит следующим образом:

Как обмениваться с базой данных на SQL

Через имеющийся коннектор MSSQL в платформе Mobile SMARTS

Как обмениваться файлами

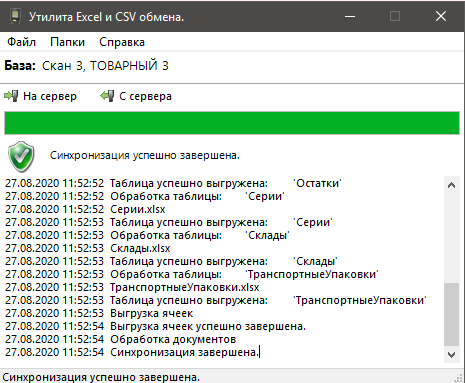

Обмен через файлы xls/csv/txt и любые другие форматы текстового файла с установленным разделителем позволяет выполнить обмен при помощи нашей утилиты либо коннектора, которая преобразует файлы обмена, созданные пользователем или выгруженные из товароучетной системы в формат платформы Mobile SMARTS.

Как дорабатывать «Скан 3» под свои нужды

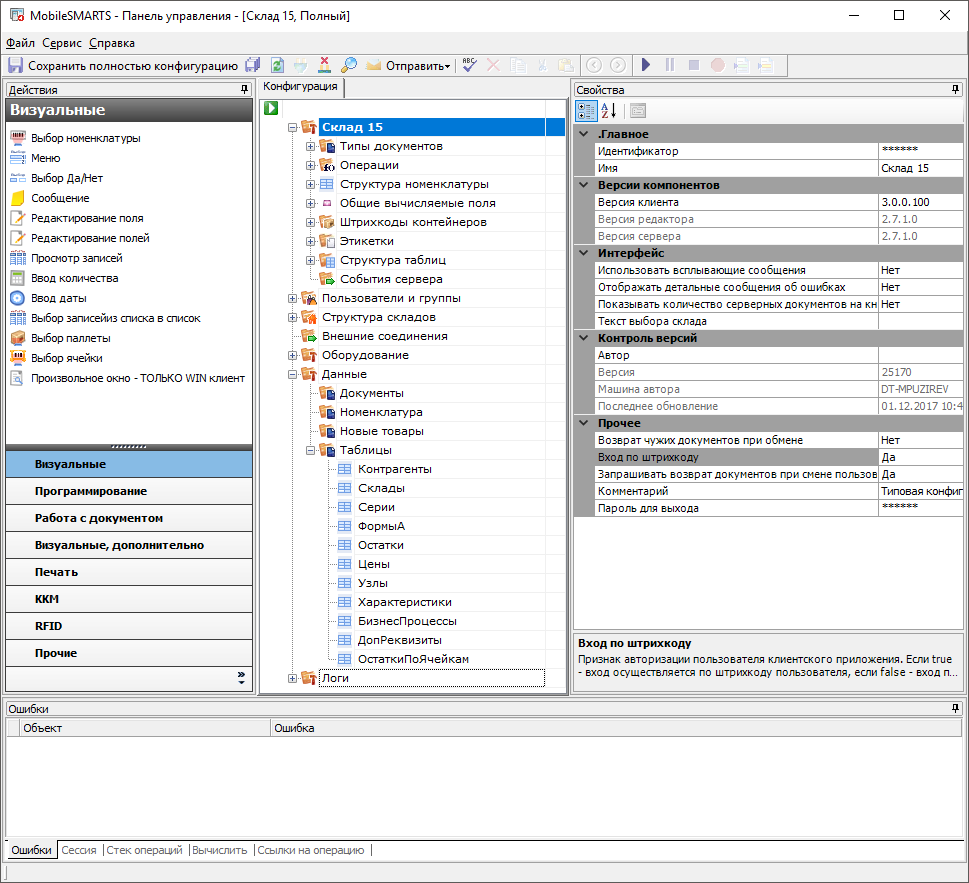

 Для доработки функциональности конфигурации «Скан 3» в платформе Mobile SMARTS есть инструмент (конфигуратор), который позволяет добавить в конфигурацию новые алгоритмы и механизмы, внешний вид, а также все остальные визуальные и функциональные изменения в конфигурацию «Скана 3».

Что понимается под доработками

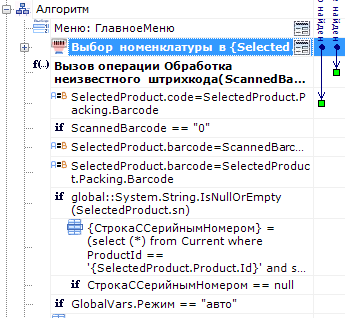

Изменение алгоритмов работы в существующей конфигурации Скана 3, изменение отображаемой информации на экране ТСД, добавление новых экранов, новых операций.



Что можно дорабатывать, что нельзя, раздел по разработке

Можно дорабатывать:

  • Внешний вид главного меню (с ограничениями!).
  • Внешний вид экранов, состав выводимой информации.
  • Логику работы экранов и всех операций.
  • Вызов учетной системы, реакцию учетной системы на события.
  • Состав полей и колонок документа.
  • Набор и содержимое справочников.
  • Сканирование, обработку результатов сканирования.
  • Ручной ввод данных, проверку вводимых данных.
  • Списки, отборы, состав колонок для отображения.
  • Переходы между экранами по кнопкам, по нажатию клавиш и по сканированию штрихкодов.
  • Выполнение действий по определенным условиям.
  • Изменение поведения программы в зависимости от возможностей оборудования (1D, 2D, RFID) конкретного пользователя (группы пользователей) и т.п.

В конфигурации можно доработать практически любой нужный функционал для работы на ТСД (подробнее в разделе программирования Mobile SMARTS).

Нельзя дорабатывать в конфигураторе (но можно на C#):

  • Новые элементы управления (например диаграммы, вставка PDF и т.п.).
  • Другие способы обмена (не предусмотренные в платформе).
