Основы программирования промышленных роботов

Язык программирования промышленных роботов

Промышленные роботы управляются с помощью специализированных языков программирования. Каждый производитель разрабатывает собственный язык, адаптированный под специфические задачи и архитектуру своих роботов. Например, ABB использует RAPID, а FANUC — Karel. Однако, несмотря на различия в синтаксисе, все эти языки имеют схожие функциональные блоки: движения, логика, обработка сигналов и ошибки.

Особенности этих языков заключаются в том, что они ближе к командам управления движением, чем к классическому программированию. Например, в RAPID движение задается командой:

MoveJ p1, v100, z10, tool0;

Здесь описывается перемещение робота в заданную точку с определенной скоростью и инструментом. Такие инструкции позволяют программисту быстро описывать сложные манипуляции.

Существуют и универсальные языки управления, такие как PLC Structured Text или Python (в связке с ROS — системой управления роботами). Но в промышленности на конвейерах и сборочных линиях предпочтение часто отдают языкам производителей — они точнее и быстрее интегрируются с конкретным оборудованием.

Ниже сравнение популярных языков программирования роботов:

Алгоритм промышленного робота

Алгоритм — это логика, по которой робот принимает решения и выполняет действия. В контексте промышленного производства алгоритм чаще всего представляет собой последовательность команд, согласованных с внешними сигналами: датчиками, конвейером, другим оборудованием. Разработчик прописывает, что делать роботу при каждом изменении условий.

Хорошо оформленный алгоритм способствует стабильности и предсказуемости производства. Простой пример:

• Ожидание сигнала готовности (например, от конвейера)
• Перемещение в исходную точку
• Захват детали
• Перемещение в зону сборки
• Отпускание детали
• Возврат в исходную точку

Качественный алгоритм управления роботом должен учитывать возможные нештатные ситуации: отсутствие заготовки, ошибки датчиков, сбои в сети. Часто добавляют обработку таймаутов и аварийных остановок.

Интересно, что с точки зрения гибкости современные алгоритмы накапливают элементы искусственного интеллекта. Например, адаптация под изменения скорости конвейера или корректировка захвата при смещении детали на входе. Такие возможности лежат в основе комплексной роботизации промышленного производства, позволяющей повышать степень автоматизации без полной перестройки линии.

Принцип работы робота манипулятора

Робот-манипулятор — это механическая система с несколькими звеньями и приводами, повторяющая движения руки человека. Его основная задача — точно позиционировать рабочий инструмент (захват, сварочную голову, пилу) в нужных точках с определенной ориентацией.

Работа манипулятора основана на известных физических принципах: кинематика, динамика, управление моментами, стабилизация. Основной «мозг» — это контроллер, получающий сигналы от программ и датчиков, который выдает команды драйверам осей (моторам).

Каждое движение разбивается на простые команды: перемещение на угол, ускорение, остановка. В современных системах все расчеты производятся в реальном времени, включая компенсацию гравитации и отталкивание от сил, приложенных к инструменту.

Конечно, базовые задачи, такие как сборка или упаковка, реализуются через точечные перемещения и захваты. Но при необходимости манипулятор может с высокой точностью воспроизводить сложную траекторию, например, при сварке каркасов или нанесении герметика по криволинейной поверхности.

Современные манипуляторы комплектуются системами зрения и сенсорами усилия, что позволяет им выполнять задачи с высокой точностью и адаптивностью. Это критично в условиях гибкого производства, где конфигурации детали меняются в зависимости от заказа.

Программное обеспечение для роботов манипуляторов

Выбор платформы: Arduino, Python, Youfangsmart

Выбор подходящей программной платформы для робота-манипулятора — ключевой шаг при создании или модернизации автоматизированной установки. Он напрямую влияет на гибкость, масштабируемость, точность и стоимость решения. Традиционно используют платформы типа Arduino, языки программирования вроде Python, а также специализированное ПО, как, например, китайская система Youfangsmart.

Arduino — это хороший вариант для прототипирования и простых задач в среде, где нужно быстро протестировать схему управления. Он популярен среди инженеров, работающих с учебными и лабораторными установками. Однако при выходе на промышленный уровень его возможности существенно ограничены — в первую очередь по вычислительной мощности и интерфейсам связи.

Python — отличное решение для разработки алгоритмов логики и взаимодействия с ИИ. Благодаря обширной экосистеме библиотек (например, OpenCV, Numpy, TensorFlow), Python широко применяется в робототехнике, особенно при необходимости обработки изображений и принятия решений на основе данных датчиков.

Youfangsmart — менее известная в России платформа, но набирающая популярность благодаря низкой стоимости и готовым библиотекам для управления многоосевыми манипуляторами. Это решение ориентировано на китайских производителей и идеально подходит для развертывания в экономически сбалансированной высокоавтоматизированной среде. Youfangsmart опирается на строгое распределение циклов движения и имеет широкую поддержку цифровых интерфейсов ввода-вывода.

Вопрос выбора платформы тесно связан с общим подходом к концепции бережливого производства. Логика выстраивания ПО и железа должна соответствовать философии оптимизации процессов, уменьшения ручного труда и отказа от лишних ресурсов.

Программы для робота манипулятора

Программирование промышленного манипулятора — это, прежде всего, описание последовательности действий, которые должен выполнять робот. В современном подходе используются интерфейсы, где команды задаются не построчно, а визуально или скриптово на языке высокого уровня.

Обычно используется следующая структура программ:

• Инициализация: задание начальной позиции, проверка подключения исполнительных органах и датчиков.
• Основная логика операций: перемещение в заданные координаты, управление захватом, выполнение задач по взаимодействию с объектами.
• Обработка ошибок и возврат в безопасную позицию при неисправностях.

Для примера, программа на платформе Python с использованием ROS может выглядеть как цепочка сервисов и нод, каждая из которых отвечает за отдельную функцию: движение по осям, захват, взаимодействие с системой зрения.

Ниже представлена таблица сопоставления платформ и типов командной логики:

Окна приложения программы настройки

Современные графические интерфейсы для настройки и управления программами манипуляторов становятся всё более дружественными. Приложения обычно делятся на несколько режимов — это помогает наладчику сфокусироваться только на текущем этапе работы: сочинение логики, тестирование, ввод калибровочных данных и мониторинг выполнения действий.

На изображении выше показан типичный интерфейс настройки робота. Слева — области с текущими координатами, справа — блоки команд, которые перетаскиваются для формирования маршрута руки. В центре — визуальная зона, отображающая поведение модели во времени.

Программы типа Youfangsmart CLI или специализированные среды от крупных вендоров позволяют проводить тонкую калибровку каждого актуатора, задавая временные профили и усилия. Плюс — возможность работы с симуляцией до выхода на реальные исполнительные элементы, что увеличивает безопасность и скорость отладки.

Не менее важен и модуль регистрации ошибок: в промышленных условиях его наличие сэкономит часы простоя оборудования и быстро укажет на причину сбоя — будь то заедание в захвате или превышение крутящего момента на моторе вращения.

Управление и настройка

Контроллер промышленного робота

Контроллер — это «мозг» промышленного робота. Именно он управляет его перемещениями, реагирует на сигналы датчиков, интерпретирует команды программ и координирует работу всех узлов. Современные контроллеры построены на базе мощных процессоров и в состоянии управлять несколькими осями движения с микросекундной точностью.

Основные функции контроллера включают:

• Программное планирование траектории движения
• Обработка сигналов с внешних устройств (датчиков, систем зрения и др.)
• Обеспечение безопасности операций согласно заданным лимитам
• Связь с внешними управляющими системами, в том числе через Ethernet/IP, PROFINET, EtherCAT

Настройка контроллера зависит от производителя и модели, но общим является наличие интерфейса для загрузки программ, конфигурирования оборудования и мониторинга состояния робота. Часто используется графическая среда либо веб-интерфейс, особенно в новых платформах 2025 года.

Пульт управления промышленным роботом

Пульт управления — это ручной интерфейс оператора, предназначенный для непосредственного взаимодействия с роботом. В английской терминологии часто используется понятие “teach pendant”. Пульты бывают как проводными с интерфейсом подключения напрямую к контроллеру, так и беспроводными, выполняющими роль мобильного терминала.

Главные функции пульта управления:

1. Пошаговое перемещение робота (джоггинг)
2. Запись контрольных точек (позиции руки, инструментов)
3. Запуск программ в ручном режиме
4. Диагностика ошибок, отображение статуса узлов

На экране пульта, как правило, доступна среда для создания и изменения программы в упрощённом синтаксисе, а также быстрое копирование и симуляция команд. У большинства моделей присутствует аварийный стоп и ключ блокировки для предотвращения несанкционированного доступа.

Программное управление промышленным роботом

В современном производстве программное управление — это основа всей логики функционирования робота. Используются специализированные языки, такие как RAPID (ABB), KRL (KUKA), VAL3 (Stäubli), а также универсальные среды — от Python до ROS. Эти инструменты позволяют реализовать гибкую логику, адаптацию к различным задачам и взаимодействие с другими производственными системами.

Также всё чаще используются решения на базе цифровых двойников и среды оффлайн-программирования. Это позволяет:

Важно отметить тренд на унификацию управления роботами в архитектуре интеллектуальных фабрик. Многие компании сегодня интегрируют роботов в свои MES-системы, реализуя концепции цифровизации и роботизации производства на краевом и облачном уровнях. Это открывает новые возможности в аналитике, гибкости производства и оптимизации процессов.

Комбинация ручного и автономного управления позволяет настроить робот под уникальные задачи предприятия, гарантируя как точность, так и адаптивность на каждом этапе жизненного цикла систем автоматизации.

Практические примеры и документация

Инструкция Enjoy Robotics

Производители, такие как Enjoy Robotics, уделяют большое внимание документации и обучающим материалам для своих промышленных манипуляторов. В частности, для их популярных моделей с шестью степенями свободы доступны подробные технические инструкции, основанные на простой и структурированной логике команд.

Один из ключевых принципов Enjoy Robotics — модульная структура программ: каждый блок кода отвечает за отдельную функцию, будь то захват объекта, перемещение по определённой оси или взаимодействие с датчиками. В базе программы используется язык, схожий с традиционным BASIC, адаптированный под задачи промышленной автоматизации.

Пример базового блока на языке Enjoy Robotics:

• MOVE TO P1 — перемещение в точку P1
• GRIP ON — захват объекта
• MOVE TO P2 — перемещение в точку P2
• GRIP OFF — отпускание объекта

Важно отметить, что программирование осуществляется с панели HMI или через специализированное ПО Enjoy Suite 2.0. Это позволяет быстро обучить даже новичка, особенно при корректно настроенной симуляции.

Форумы и схемы: электросхема SCARA

Роботы типа SCARA часто используются для сборки и тестирования в высокоточной электронике. Электросхемы этих роботов, как правило, состоят из четырёх основных элементов: контроллера, сервоприводов, комплекса датчиков и блока питания. На форумах специалистов автоматизации регулярно обсуждаются не столько сами схемы, сколько порядок подключения, отказоустойчивость и нестандартные кейсы.

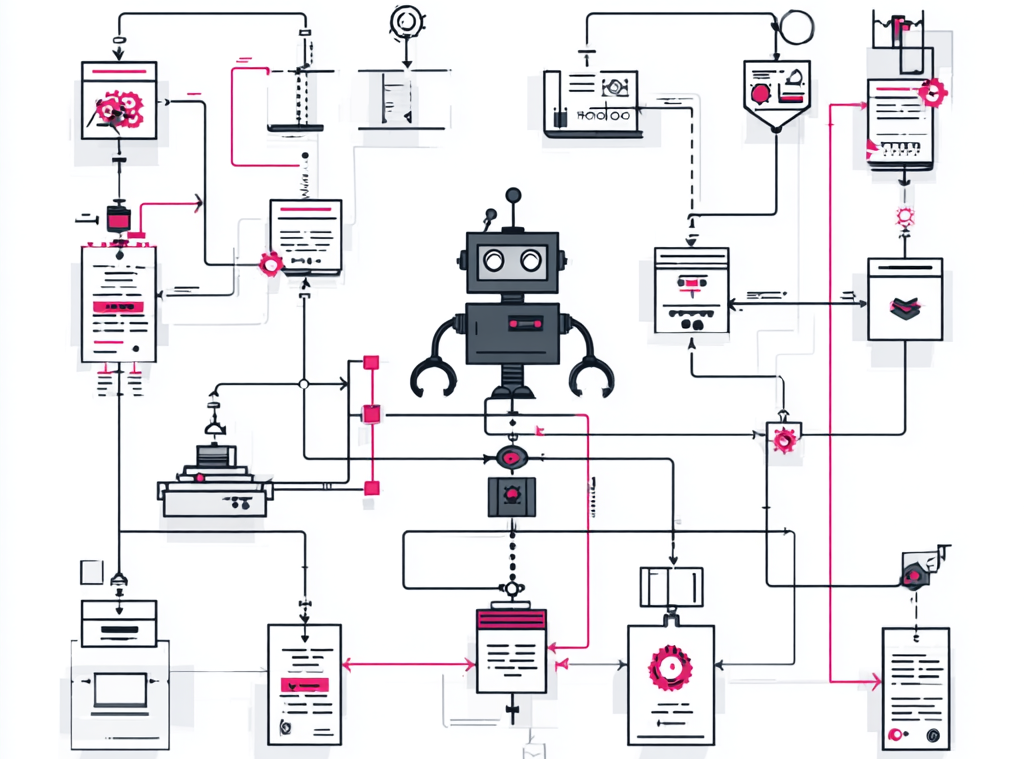

Вот типичная структура соединений для SCARA-робота:

На практике разработчики часто дорабатывают схемы, добавляя резервные линии связи, дополнительную изоляцию от помех и простые системы автодиагностики.

Программирование KUKA и ABB (PDF, Lab)

Работа с языками от KUKA (KRL) и ABB (RAPID) требует не только знаний синтаксиса, но и понимания архитектуры конкретного контроллера. Например, в KUKA используется концепция main и sub-рутин, тогда как в RAPID в приоритете событийное программирование и использование процедур.

Фрагмент на языке KRL (KUKA Robot Language):

• PTP HOME — переход в основную позицию
• WAIT FOR $IN[3] — ожидание сигнала с датчика
• LIN P2 — линейное перемещение

В лабораторной практике важно регулярно тестировать части кода в offline-среде: KUKA предлагает симулятор KUKA.Sim, тогда как ABB используется RobotStudio. Оба инструмента позволяют загружать PDF-контуры объектов для расчёта траекторий, что особенно полезно при взаимодействии с системой компьютерного зрения.

Характерные особенности KUKA против ABB:

Освоение этих систем требует времени, но и открывает широкие возможности для гибкой автоматизации — от производственных линий до лабораторной робототехники в условиях исследовательских проектов 2025 года.
