Сканирующие модули на ТСД: виды, дальность и скорость

• Виды сканеров на ТСД и их особенности
• Сканер ТСД: как включить и настроить под 1С
• Сканирующие модули в популярных ТСД
• Выбор ТСД по типу сканера и сценариям применения
• Вопросы и ответы

Виды сканеров на ТСД и их особенности

Как работает лазерный ТСД сканер

Лазерные сканеры — это классика технологий считывания. Они хорошо известны по прежним моделям ТСД и до сих пор применяются в базовых сценариях учета. Принцип работы лазерного сканера прост: он проецирует тонкий световой луч, который отражается от штрихов и пробелов линейного (1D) кода, после чего фиксируется светочувствительным элементом.

Такой подход позволяет достигать высокой скорости считывания кода с расстояний, которые в отдельных моделях достигают 15 метров. Это делает лазерные сканеры полезными на складах, в торговых залах с высокими стеллажами и в местах, где необходима большая дистанция сканирования.

Но все же у лазерных модулей есть свои ограничения: они читают только линейные штрихкоды (например, EAN-13, Code 39) и не справляются с 2D-кодами, такими как QR или DataMatrix. Кроме того, им сложно "видеть" коды на сложных поверхностях — мятой упаковке, бликующих материалах или экранах смартфонов.

Сегодня лазерные сканеры встречаются все реже: в основном в устаревших моделях или при решении типовых задач без сложных требований к маркировке.

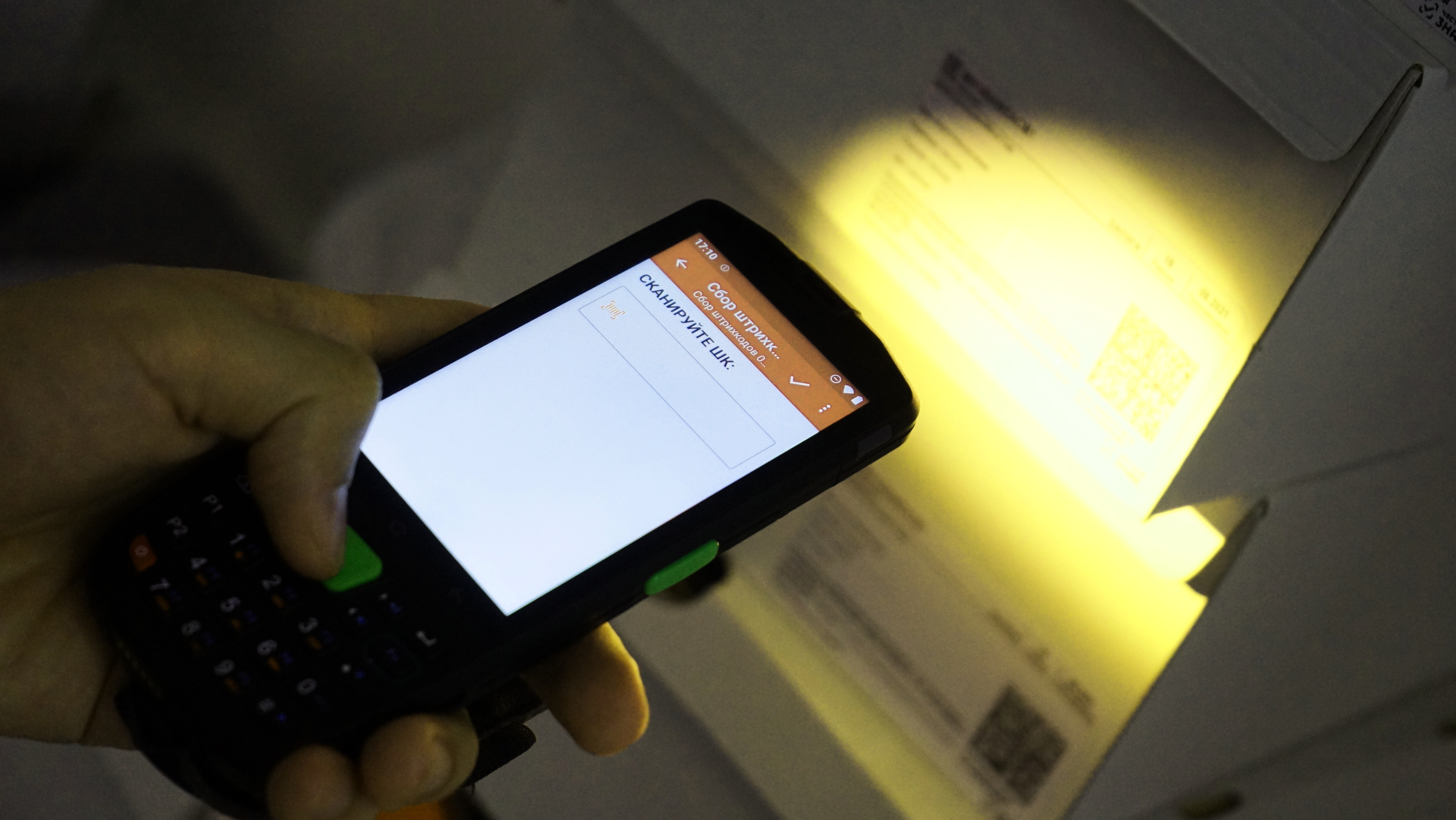

Сканер 2Д: принцип фотосканера

2D-сканеры, которые также называют фотосканерами или имиджерами, уже давно стали стандартом для современных терминалов. Их отличает универсальность: они работают как встроенная камера, делая быстрый снимок кода и обрабатывая изображение целиком.

Это позволяет распознавать все виды штрихкодов — от обычных линейных до двумерных, включая DataMatrix, QR, PDF417 и коды системы “Честный ЗНАК”. Причем сканирование осуществляется независимо от ориентации кода, с минимальными требованиями к качеству поверхности.

Фотосканеры чаще всего справляются даже с поврежденными или стертыми кодами, а также легко читают коды с экранов мобильных устройств. Благодаря таким возможностям они стали повсеместными в ритейле, логистике, аптечных сетях и других отраслях, где важно соответствовать нормативам по маркировке.

Подробно про особенности конструкции современного ТСД также можно прочитать в обзоре кнопочных моделей.

Дальнобойный сканер: характеристики и рейтинг

Если стандартная дистанция сканирования в 15–50 см недостаточна, на помощь приходят сканеры дальнего действия (Long Range или Extended Range). Это особый тип фотосканеров с усиленными сенсорами и мощной подсветкой, способный распознать штрихкод с более чем 15 метров — например, на палете, размещённой на верхнем ярусе склада.

Такие модули используются в логистических и распределительных центрах, где экономия времени при считывании с дальних точек — вопрос эффективности всей цепочки.

Производители системных ТСД часто оснащают свои модели лучшими модулями известных брендов:

Плюсы и минусы 1D и 2D сканеров

При выборе сканера для ТСД важно понимать не только, какие коды нужно считывать, но и в каких условиях это будет происходить. Ниже представлены ключевые отличия двух типов модулей.

1D сканеры — это решение для традиционных задач:

• Высокая скорость при считывании стандартных линейных штрихкодов.
• Большая дистанция сканирования у отдельных моделей.
• Недоступность для 2D-кодов и ограниченные возможности при плохом качестве этикетки.

2D сканеры — универсальный инструмент:

• Чтение любых кодов — от EAN-13 до QR и DataMatrix.
• Стабильная работа с деформированными и бликующими штрихкодами.
• Поддержка обязательных стандартов маркировки в 2025 году и далее.

Главное, что нужно запомнить: 2D-сканеры сейчас — это стандартизированный выбор для бизнеса. Даже если сейчас вы работаете только с 1D-кодами, в условиях новых требований законодательства переход на 2D неизбежен. Выбирая ТСД, имеет смысл ориентироваться на модель, оснащённую универсальным модулем — таких на рынке большинство.

Сканер ТСД: как включить и настроить под 1С

Настройка сканера на ТСД под 1С маркировка

При работе с товарной маркировкой “Честный ЗНАК” крайне важно, чтобы сканер на ТСД обрабатывал 2D-коды корректно. Для этого необходимо активировать поддержку двумерных кодов в настройках самого сканирующего модуля. Этот режим отвечает за распознавание DataMatrix — основного формата кодов маркировки.

Также обязательны точные настройки обмена с 1С. В большинстве случаев это:

• настройка префиксов и суффиксов, чтобы сканер корректно передавал данные в поля 1С;
• переключение в режим эмуляции клавиатуры – тогда сканируемый код воспринимается как ручной ввод;
• подключение через специализированный драйвер или мобильную платформу (например, Cleverence).

Важно, чтобы выбранный ТСД работал на совместимой версии Android. Вот обзор совместимости версий Android с ТСД, который поможет сориентироваться при выборе устройства.

Как настроить сканер на ТСД Urovo

ТСД Urovo отлично подходят для задач учета и маркировки благодаря встроенному программному обеспечению. Первое, что стоит сделать – проверить предустановленные утилиты.

У Urovo это, как правило, «ScanSetting» или аналогичное приложение:

1. Откройте утилиту сканирования на главном экране;
2. Настройте режим сканирования (например, активный/пассивный);
3. В разделе «Output mode» выберите эмуляцию клавиатуры (HID или keyboard);
4. Добавьте нужные префиксы или окончания (например, символ "Enter");
5. Включите поддержку 2D-кодов, если необходимо работать с маркировкой.

После сохранения настроек стоит протестировать сканирование в любом текстовом поле или сразу в 1С. Urovo дает стабильную работу при корректной настройке и особенно хорошо проявляет себя в складских решениях.

Что делать, если не работает сканер на ТСД

Есть несколько типичных причин, по которым сканер может не отвечать на команды:

• Отключена кнопка сканирования — проверьте привязку клавиш;
• Установлен неправильный режим передачи данных — приложение 1С не может его распознать;
• Сканирующее ПО “сбилось” после обновлений — требуется сброс настроек или переустановка утилиты;
• Сбой только в 1С — проверьте настройки оборудования внутри конфигурации учета.

Для диагностики удобно использовать любое текстовое приложение (например, «Заметки»), чтобы убедиться, что сканер вообще передает данные в систему. Если текст не появляется, причина, скорее всего, в режиме передачи данных.

Как включить сканер на ТСД: пошаговая инструкция

Включение сканера на ТСД не требует специальных навыков. В большинстве моделей производители уже предусмотрели программное включение сканера без необходимости залезать в инженерное меню. Вот универсальная последовательность:

1. Найдите на рабочем столе устройство приложение с названием «Scanner», «Scan Setting» или подобное;
2. Откройте его и активируйте модуль сканирования;
3. Назначьте физическую или сенсорную кнопку для запуска сканирования;
4. При необходимости — укажите префикс или суффикс. Часто сканеры добавляют Enter в конце, чтобы сразу переходить к следующему полю в 1С;
5. Выберите режим "HID Keyboard" или симуляцию ввода с клавиатуры.

Некоторые устройства позволяют протестировать прямо внутри приложения — при нажатии кнопки должен засветиться прицел или включиться лазер.

Если вы работаете в паре с кассой или используете облачную 1С, настройка может немного отличаться, но в целом подход будет похожий – главное, чтобы ТСД точно передавал отсканированные данные в нужное окно на экране.

Сканирующие модули в популярных ТСД

ТСД Атол: сканер Honeywell N6602 и его возможности

Многие терминалы Атол среднего и бюджетного сегмента оснащаются сканирующим модулем Honeywell N6602 — это проверенное решение, которое хорошо зарекомендовало себя в торговле, логистике и ритейле. Данный модуль представляет собой фотосканер 2D Imager, уверенно работающий со всеми стандартными кодами, включая сложные и повреждённые варианты.

Модель Honeywell N6602 интегрирована, например, в:

• АТОЛ Smart M20
• АТОЛ Smart T20

Модуль отличается стабильной скоростью считывания, высокой чувствительностью и способностью распознавать коды даже с экранов мобильных устройств. Это делает его удобным выбором для задач с маркировкой «Честный ЗНАК», ЕГАИС и типовой розничной торговли.

Какой модуль установлен в ТСД Urovo и Mertech

Производители Urovo и Mertech активно используют как собственные решения, так и модули от Mindeo и Zebra. Они варьируются в зависимости от модели и назначений терминала. Например:

Подобные модули идеально подходят для учёта товара, проведения инвентаризаций и сканирования кодов маркировки. Благодаря продуманной оптике и хорошему ПО, они обеспечивают уверенное считывание даже при плохой освещённости или повреждении этикетки.

ТСД с фотосканером: Zebra, Newland, Mindeo

Если говорить о терминалах с фотосканерами, то именно 2D Imager-решения от Zebra, Newland и Mindeo задают тон в отрасли. Они востребованы за счёт высокой точности, скорости и способности работать с различными типами кодов в самых разных условиях (пыль, бликующий пластик, низкое освещение).

Вот лишь некоторые популярные модули:

• Zebra SE4100 — используется в Zebra MC3300 и Urovo DT40, обеспечивает отличную производительность для типовых задач.
• Zebra SE4750 (SR, MR, LR) — модификации для работы на расстоянии от 0,5 до 15 метров. Встречается в Urovo RT40.
• Mindeo ME5066 — установлен в MINDEO M50, хорошо справляется с бликами и плохо напечатанными кодами.

Отдельно стоит отметить универсальность фотосканеров: благодаря сенсорной технологии считывания такие модули читают коды с экрана, поврежденные, мяткие и даже слегка размазанные. Это критично важно для повседневной работы на складе или в торговом зале.

ТСД с лазерным или дальнобойным сканером — особенности

Дальнобойные сканеры — это не просто «модули с сильным лучом». Это специализированные устройства, предназначенные для считывания штрихкодов с расстояния до 15–21 метра. Их устанавливают в профессиональные ТСД высокого класса, которые работают в логистике, производстве и на открытых площадках.

В каких ситуациях они особенно полезны:

• Сбор информации с верхних ячеек стеллажей без выхода из погрузчика
• Сканирование палет и коробов с безопасного расстояния
• Учёт транспорта, контейнеров или крупногабаритных деталей

Вот несколько моделей ТСД с дальнобойными сканирующими модулями:

Важно учитывать, что такие сканеры нельзя назвать универсальными. Они более габаритные, требуют определённого угла наведения и финансово оправданы, если действительно требуется считывание на удалении. Если ваша задача — считывание кода с коробки на расстоянии вытянутой руки — стандартный имиджер будет достаточен и заметно доступнее.

Тем, кто ищет баланс между дальностью сканирования и эргономикой, стоит обратить внимание на терминалы с модификацией Medium Range — их модуль позволяет считывать коды на 2–5 метров, оставаясь компактными и удобными. Подробнее о выборе ТСД с сенсорным экраном без клавиатуры.

Выбор ТСД по типу сканера и сценариям применения

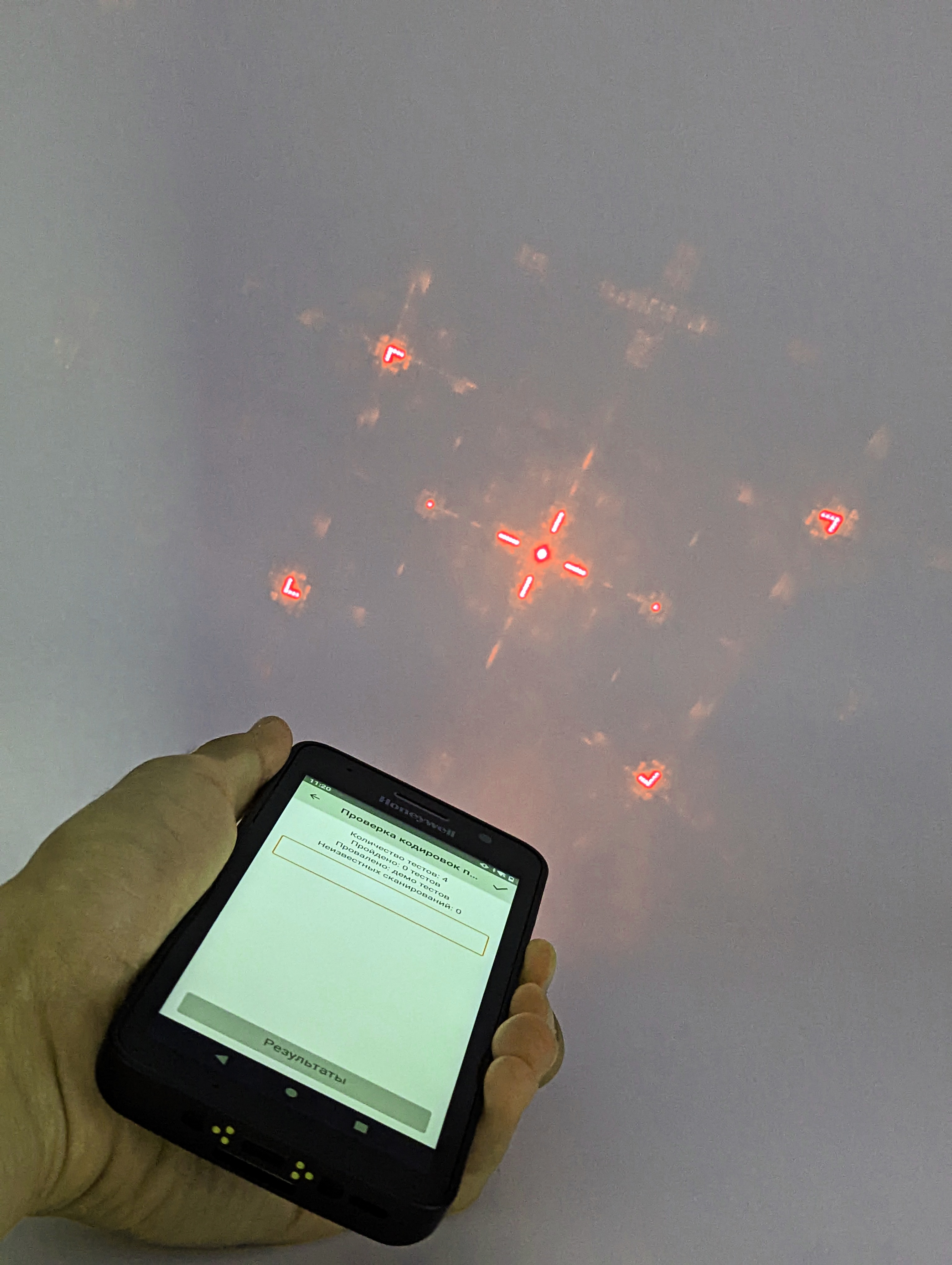

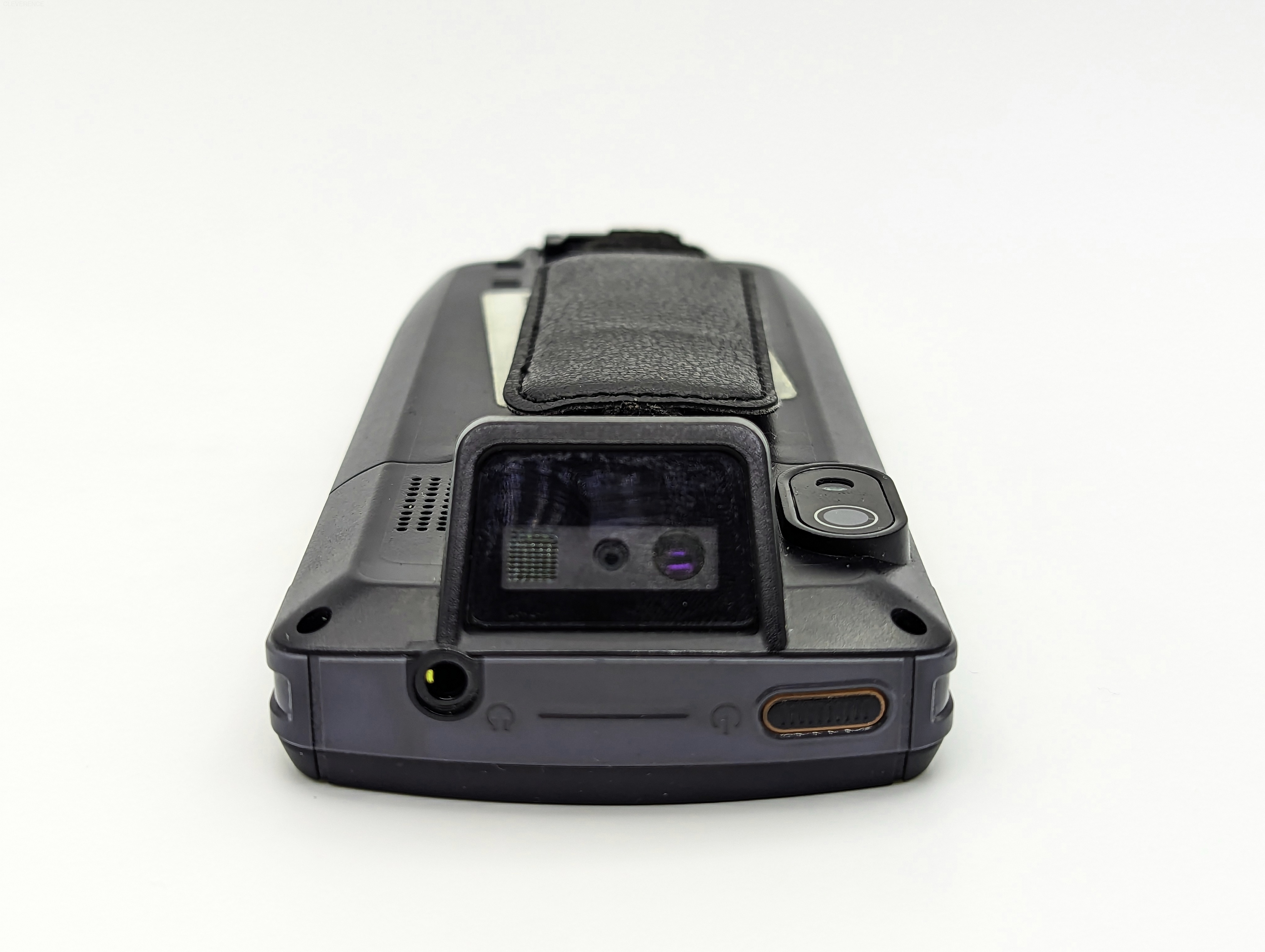

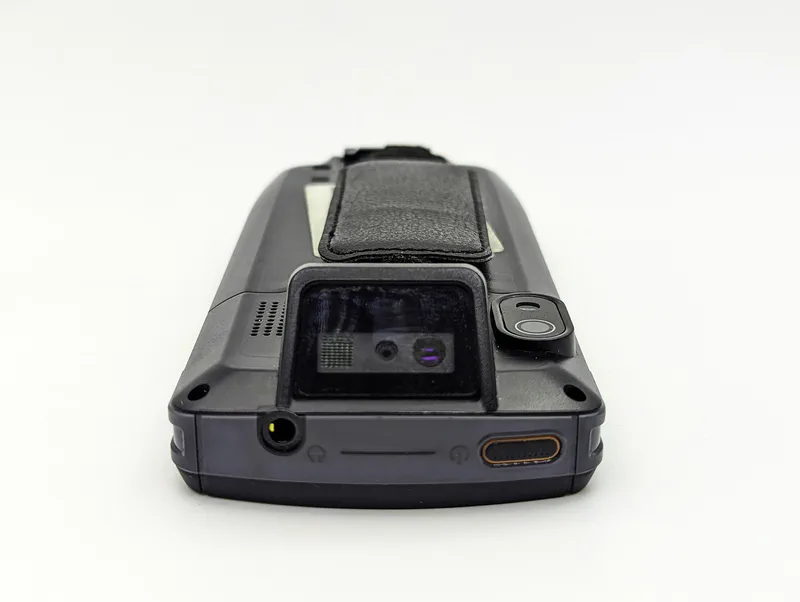

Сканер ТСД: какие прицелы бывают и как они влияют

При выборе терминала сбора данных (ТСД), особенно с 2D-сканером, важно учитывать, какой тип прицела используется. От этого напрямую зависит, насколько быстро и точно оператор сможет отсканировать нужный штрихкод — особенно в ситуациях, когда кодов много или они расположены хаотично.

Наиболее часто встречаются следующие типы прицелов:

• Перекрестный прицел — это классика. На объект проецируется крест (горизонтальная и вертикальная линии), что позволяет однозначно определить центр фокусировки. Особенно полезен на складах, при инвентаризации или при работе с листами с множеством наклеек — помогает не промахнуться.
• Точечный прицел — всего лишь световая точка на коде. Его преимущество — минимальная навязчивость. Быстрое сканирование, минимум усилий по наведению. Часто используется в рознице на кассе или при фасовке, где нужно просто «попасть и зафиксировать».
• Линейный прицел — горизонтальная линия, чаще используется для 1D-сканеров. Подходит, если нужно просто провести по штрихкоду. Удобен при сканировании больших по длине кодов.
• Рамочный прицел — идеально для 2D: штрихкод захватывается полностью внутри прямоугольной рамки. Такой вариант позволяет безошибочно считывать сложные или нестандартные коды — QR, DataMatrix, коды на упаковках или дисплеях.

Для большинства задач на 2025 год оптимальными считаются перекрестный и рамочный прицелы. Они обеспечивают более быстрое наведение, нужную точность, плюс универсальность — можно работать как с обычными линейными кодами, так и с 2D. Если планируется активное считывание в сложных условиях — именно такие модули будут оправданным выбором.

Какой ТСД модуль выбрать под склад и логистику

На складе главное — дальность, точность и устойчивость сканера к внешним условиям. Здесь подходит не всякий ТСД, важно правильно выбрать модель с нужным сканирующим модулем. Ключевой параметр — дальность сканирования. Для логистики критично, чтобы терминал «доставал» до палет, кодов на верхних ярусах и габаритных коробок издалека — без необходимости подходить вплотную.

На складах и РЦ чаще всего применяются два типа модулей:

• Standard Range (SR) — подходящий диапазон до 1 метра. Удобно для работы с товаром в руках или на телеэкране.
• Extended Range (ER), иногда Long Range (LR) — специализированные сканеры с дальностью до 10–15 метров. Это рабочий инструмент комплектовщика на штабелере или при отборе с максимальных высот.

Стоит также учитывать тип сканера — большинство решений на складе используют 2D-имиджеры. Они более универсальны, особенно когда нужно считывать не только линейные коды, но и QR, DataMatrix, а также промышленные маркировки.

ТСД с 2D сканером в рознице, аптеке, производстве

В этих сферах основную ставку делают на компактность и универсальность ТСД. Здесь 2D-сканер — уже фактически стандарт. Он справляется с любыми типами маркировки и работает стабильно даже при сканировании с мониторов (например, электронных рецептов или QR-кодов по возврату товара).

В аптеках важно быстро считывать коды маркировки на блистерах или баночках — они могут быть крошечными или изогнутыми. В производстве — устойчивость к загрязнению, попаданию смазки или пыли. А на кассе — скорость работы без задержек, особенно в часы пик. Учитывайте, что здесь пригодится точечный или перекрестный прицел – в зависимости от плотности кодов и сценария работы.

Какая скорость сканера считается хорошей

Часто пользователи ориентируются на технические характеристики и спрашивают: «А сколько сканирований в секунду?» Но в реальной работе важнее, чтобы сканер работал быстро без задержек и не требовал повторных попыток.

Но сухая цифра — это лишь часть. Вот что действительно влияет на ощущение «скорости» при работе:

• Качество штрихкода: поврежденный или плохо отпечатанный код — это потеря времени даже при супербыстром модуле
• ПО и задержки в системе: если система долго обрабатывает отклик, сканер кажется медленным
• Тип прицела: чем точнее и комфортнее прицеливание — тем быстрее сам процесс
• Дальность действия: если оператор может сканировать на 3–5 метров без передвижения — это и есть настоящая «быстрота»

В условиях 2025 года под «хорошей скоростью» понимается: вы навели — получили результат. Без ожиданий, без перезапусков при сканировании сложных кодов. Особенно если штрихкод непростой: крошечный, гнутый, с пометками — хороший 2D-имиджер справляется без усилий оператора.

Вопросы и ответы
