Схема кодирования RFID-меток для маркировки товаров по стандарту SGTIN на основе данных штрихкода товара (1 ШК) и SN из TID на этикетке товара

Применимо к продуктам: Wonderfid Label
Последние изменения: 2022-02-08

Схема кодирования SGTIN на основе данных из первого штрихкода + серийный номер (из TID), используется для кодирования единиц товаров.

Записанные метки по такой схеме всегда будут уникальными.

Этикетка, кодируемая по такой схеме, должна содержать не менее одного штрихкода.

Берутся только данные из первого штрихкода,  все остальные данные при кодировании по этой схеме игнорируются.

Поле памяти TID (Tag ID), в которое при производстве обычно пишется код типа метки (и он в рамках одного артикула не отличается от метки к метке), разбито на две части. Первые 32 бита отведены под код производителя метки и её марку, а вторые 32 бита — под уникальный номер самого чипа. Поле TID — неизменяемое, и, таким образом, каждая метка является уникальной.

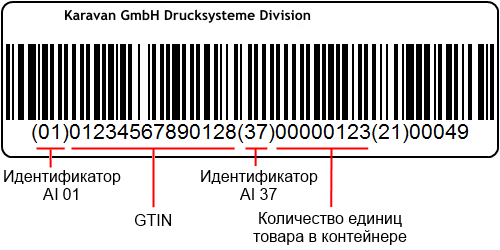

Пример этикетки:

Реально символы скобок (), которые стоят вокруг идентификаторов, в штрихкоде EAN128 НЕ содержатся, а только отображаются под штрихкодом при печати для удобства визуального восприятия.

Данные, которые будут распознаны и использованы для кодирования по данной схеме:

  • 01234567890128 - глобальный номер товарной продукции (GTIN), в данном примере первый штрихкод товара;
  • 123 - количество единиц товара в контейнере;
  • Уникальный серийный номер берется из поля памяти TID метки, даже если в штрихкоде указан серийный номер.
Остальные данные, указанные в штрихкоде этикетки, при кодировании метки по данной схеме никак не будут использованы.

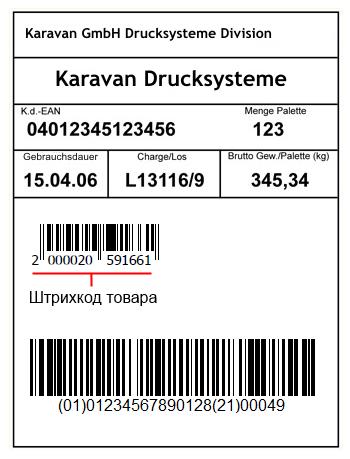

Пример этикетки:

Данные, которые будут распознаны и использованы для кодирования по данной схеме:

  • 2000020591661 -  первый штрихкод товара;
  • Уникальный серийный номер берется из поля памяти TID метки.

Остальные данные, указанные в штрихкодах этикетки, при кодировании метки по данной схеме никак не будут использованы.

Настройка параметров схемы

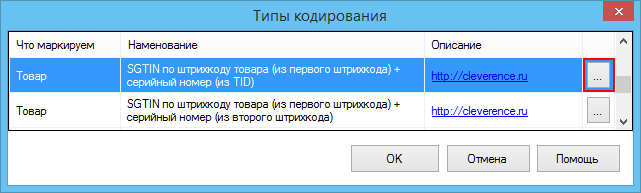

Для этой схемы кодирования можно изменить параметр выбора штрихкода, нажав

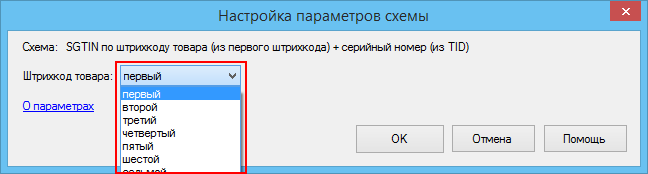

Из выпадающего списка выберите, из какого штрихкода будут браться данные, для записи в метку.
