Схема кодирования RFID-меток для маркировки товаров по стандарту SGTIN на основе данных из штрихкода EAN128 на этикетке товара (GTIN-AI01 и SN из TID)

Теги: Wonderfid
Последние изменение: 02.09.2015

Схема кодирования SGTIN по EAN128 - GTIN-AI 01 + серийный номер (из TID), используется для кодирования единиц товаров.

Записанные метки по такой схеме всегда будут уникальными.

Этикетка, кодируемая по такой схеме, должна содержать штрихкод EAN128, в котором обязательно должен присутствовать GTIN товара в блоке цифр с идентификатором AI 01.

Из штрихкода берутся только данные, указанные  идентификатором AI 01, все остальные данные при кодировании по этой схеме игнорируются.

Поле памяти TID (Tag ID), в которое при производстве обычно пишется код типа метки (и он в рамках одного артикула не отличается от метки к метке), разбито на две части. Первые 32 бита отведены под код производителя метки и её марку, а вторые 32 бита — под уникальный номер самого чипа. Поле TID — неизменяемое, и, таким образом, каждая метка является уникальной.

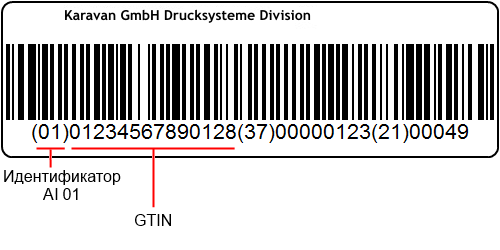

Пример этикетки:

Реально символы скобок (), которые стоят вокруг идентификаторов, в штрихкоде EAN128 НЕ содержатся, а только отображаются под штрихкодом при печати для удобства визуального восприятия.

Данные, которые будут распознаны и использованы для кодирования по данной схеме:

  • 01234567890128 - GTIN;
  • Серийный номер из TID метки

Даже если в штрихкоде присутствует серийный номер, то по данной схеме кодирования он оттуда не берется, а в метку записывается серийный номер из TID.
