Маркировка компьютерной техники RFID-метками

Нанесение таких RFID-меток позволило "СВЕГА-Компьютер" быстро проверять отгрузку, а покупателям – оперативно вводить купленное оборудование в качестве основных средств, учитываемых при помощи RFID.

Подробнее

Подробное описание

Преамбула проекта

Клиент - компания «"СВЕГА-Компьютер"», поставщик продукции ведущих мировых производителей IT-индустрии: компьютеров и комплектующих к ним, офисной техники и сетевого оборудования.

Клиенту требовалось внедрить RFID на собственном складе. Необходимо было проводить маркировку отгружаемого товара с помощью RFID-меток для удобства своих крупных покупателей. При этом метки содержали бы основную информацию о товаре: основной штрихкод, артикул номенклатуры и уникальный серийный номер продукта. Все единицы отгружаемого заказа должны были обклеиваться метками. По результатам маркировки должен был формироваться итоговый отчет с детальной информацией о каждой промаркированной позиции и нанесенной на нее метке. Отчет, который можно было бы легко отправлять покупателю еще до самой отгрузки.

Нанесение таких RFID-меток позволило бы "СВЕГА-Компьютер" быстро проверять отгрузку, а покупателям – оперативно вводить купленное оборудование в качестве основных средств, учитываемых при помощи RFID.

Выбор оборудования и программного обеспечения

Для решения поставленной задачи были выбраны RFID-метки Omni-ID Flex® label.

Официальная страница

Инструкция



Основным критерием для выбора меток в данном случае стало их стабильное считывание, как на металлических поверхностях, так и на изделиях из любых других материалов (пластик, дерево, стекло и т.д.) при средней дальности считывания до 3,5 метров. Кроме того, метки имеют дополнительную память 512 бит (64 байта), что достаточно для записи необходимых данных: артикула (до 29 символов) и серийного номера (до 35 символов).

По требованию клиента, маркировка товара должна была происходить непосредственно на складе. Поскольку при этом не требовалось перемещать товар в какую-то специальную зону, было решено применять мобильный терминал сбора данных со встроенным RFID-считывателем.

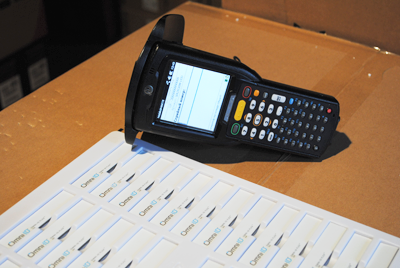

В результате был использован терминал сбора данных Motorola MC319Z. Такой выбор обусловлен испытанностью марки, надежностью и удобством использования данной модели терминала.

В качестве программного обеспечения в проекте используется Универсальная программа для терминала сбора данных (ТСД). Это один из готовых продуктов на базе платформы Mobile SMARTS 2008, обладающий всеми возможностями, необходимыми для решения поставленной задачи: быстрая настройка под процессы заказчика и возможность получения итоговых данных в виде Excel или CSV файлов. Для работы RFID использовалась лицензия RFID-клиент для мобильного терминала.

Следующий этап заключался в доработке стандартной конфигурации Mobile SMARTS, входящей в поставку - Универсальная программа для терминала сбора данных (ТСД) для терминала сбора данных.

Реализация

Специалистами «Клеверенс Софт» была разработана конфигурация, реализующая следующий процесс работы:

  • Оператор создает на терминале документ маркировки;
  • Для каждой маркируемой позиции необходимо ввести с помощью сканера штрихкодов или с клавиатуры:

    • EAN код продукции. EAN-13 – обозначение продукции в системе GS1 (13 символов).
    • Артикул (код продукта). Произвольное буквенно-цифровое поле (не более 29 символов).
    • Серийный номер. Произвольное буквенно-цифровое поле (не более 35 символов).

Ярлыки RFID наносятся вручную. Сотрудник с ТСД в руках считывает два штрихкода: EAN13 код товара и CODE 128 серийный номер.

  • Начинается процесс выбора метки для записи. Нажав кнопку сканирования, пользователь получает на экране список меток в радиусе действия мобильного считывателя. Пустые (не записанные ранее) метки отмечаются цветом. Программа также позволяет регулировать мощность RFID-считывателя, что дает возможность избежать попадания в список лишних меток.
  • После выбора метки пользователь подтверждает запись данных, с помощью той же кнопки сканирования.

Согласно составленному техническому заданию, в EPC банк заносится EAN код продукции и серийный номер (если он удовлетворяет стандарту). Если серийный номер невозможно записать в EPC банк (он слишком длинный или содержит буквенные символы), то вместо него записывается уникальный номер счетчика, который ведется в программе. Это необходимо, чтобы обеспечить уникальность данных в EPC банке каждой записанной метки.

В рамках стандартов EPCglobal в метку можно записать только правильно сформированный EPC, содержащий цифровой регистрационный номер компании в EPCglobal и некий номер маркируемого объекта (тоже цифровой или алфавитно-цифровой, в зависимости от размера памяти EPC/UII банка RFID-чипа, используемого в метке).

В дополнительный USER банк записывается артикул и серийный номер. Запись осуществляется в кодировке ASCII (7bit) с использованием цифр и букв, а также символов «-», «.», «/». Заполнение происходит последовательно, побайтно для артикула, начиная с 1 байта, для серийного номера - начиная с 30 байта.

  • Если метка записана успешно, процесс снова возвращается к сканированию следующей позиции.

После осуществления маркировки документ завершается и выгружается на ПК. При загрузке универсальная программа конвертирует его в Excel файл следующего вида:

Tag ID меткиКод продуктаСерийный номер
009100000000000000005С B1W55EA 2-2090608677401-0001

В качестве бонуса специалистами Клеверенс был внедрен дополнительный процесс: считывание и отображение информации из уже прописанных меток, для проверки.

Подведение итогов.

На заключительном этапе внедрения была оценена совместная работа заказчика и компании «Клеверенс Софт». В процессе сотрудничества был обеспечен индивидуальный подход к заказчику, обусловленный областью его деятельности. Специалисты Клеверенс учли все требования технического задания клиента и, учитывая положительный результат совместной работы, надеются на дальнейшее сотрудничество.

Клиент

Компания "СВЕГА-Компьютер"

Компания "СВЕГА-Компьютер" является поставщиком продукции ведущих мировых производителей IT - индустрии.
